Visão Geral

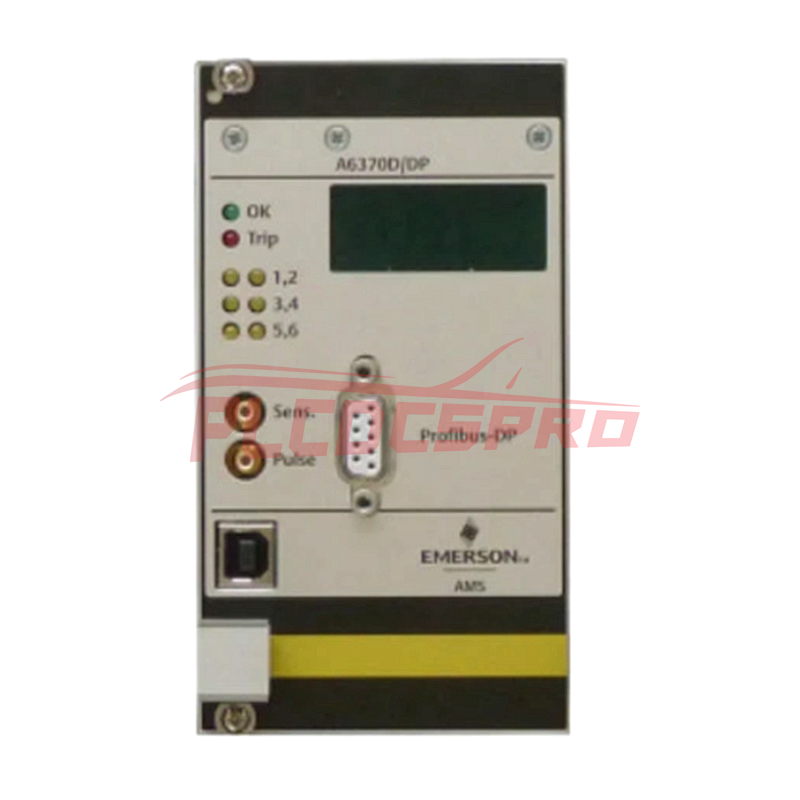

O Emerson EPRO A6370 é um componente crítico do Sistema de Proteção contra Sobrerrotação AMS 6300 SIS. Ele é projetado para montagem em um rack de 19” (largura de 84HP e altura de 3RU) e opera em conjunto com o backplane do sistema A6371. Este sistema integra três monitores de proteção A6370 e um backplane A6371, proporcionando proteção robusta contra sobrerrotação em várias aplicações industriais.

Características

• Compatibilidade de Sensor:
  • Suporta sensores de Corrente de Foucault, Elemento Hall e Magnéticos (VR).
• Entradas/Saídas Digitais e Analógicas:
  • Múltiplos canais digitais e analógicos para integração flexível.
• Configuração e Comunicação:
  • Interfaces USB e RS-485 para fácil configuração e comunicação com outros dispositivos.

Especificações

Alimentação de Tensão do Sensor

• Tensão Nominal de Alimentação: -24,5 V ±1,5 V DC (protegido contra curto-circuito, galvanicamente isolado)
• Corrente Máxima: 35 mA

Entrada de Sinal

Sensores de Corrente de Foucault e Elemento Hall

• Faixa de Tensão do Sinal de Entrada: 0 V a 26 V (+/-) (protegido contra polaridade reversa)
• Faixa Limite: ± 48 V
• Faixa de Frequência: 0 a 20 kHz
• Resistência de Entrada: Típica 100 kΩ

Sensores Magnéticos (VR)

• Faixa de Tensão do Sinal de Entrada: Mín. 1 Vpp, máx. 30 V RMS
• Faixa de Frequência: 0 a 20 kHz
• Resistência de Entrada: Típica 18 kΩ

Entrada Digital (Backplane)

• Número de Entradas: 4 (galvanicamente isoladas com terra comum)
  • Inclui: Valor de Teste 1, Valor de Teste 2, Habilitar Valores de Teste, Resetar Trava
• Nível Lógico Baixo: 0 V a 5 V
• Nível Lógico Alto: 13 V a 31 V (aberto)
• Resistência de Entrada: Típica 6,8 kΩ

Saída de Corrente (Backplane)

• Número de Saídas: 2 (eletricamente isoladas com terra comum)
• Faixa: 0/4 a 20 mA ou 20 a 4/0 mA
• Precisão: ±1% da escala completa
• Carga Máxima: <500 Ω
• Corrente Máxima de Saída: 20 mA

Saída Digital (Backplane)

• Número de Saídas: 7 (protegido contra curto-circuito)
  • Inclui: Saída 1 a Saída 6, Canal Ok (COK)
• Nível Lógico Baixo: < 100 mV
• Nível Lógico Alto: -2 V
• Tensão Máxima de Alimentação do Sistema: 25 mA

Saída de Pulso

Backplane

• Número de Saídas: 3 (Coletor-Emissor Aberto, corrente limitada, galvanicamente isoladas)
• Tensão Máxima: 31,2 V
• Corrente Máxima: 16 mA @ 24 V
• Faixa de Frequência: 0 a 20 kHz

Painel Frontal

• Número de Saídas: 1 (protegido contra curto-circuito)
• Tensão: 0 a 5 V (Sinal TTL)
• Faixa de Frequência: 0 a 20 kHz
• Impedância de Saída: Típica 10 kΩ

Saída de Sensibilidade (Painel Frontal)

• Número de Saídas: 1 (protegido contra curto-circuito)
• Tensão: 0 a 3,9 V (Fator 0,15 ± 3%)
• Faixa de Frequência: 0 a 20 kHz
• Impedância de Saída: Típica 10 kΩ

Comunicação

• Interface de Configuração USB: USB Tipo B
• RS-485: Máx. 32 dispositivos, Taxa de Baud: 38400, 57600, 115200 Baud
• Profibus DP (apenas A6370D/DP): Máx. 31 dispositivos, Taxa de transmissão de dados: até 12 Mbit/s

Tempo de Reação

• Velocidade: < Tempo de Medição + 8 ms
• Tempo de Reação Típico a 3000 min⁻¹:
  • Modo “1x por revolução”: 35 ms
  • Modo “Automaticamente”: 12,5 ms
• Direção Rotacional: < 3 * Tempo de período do sinal de entrada + 8 ms
