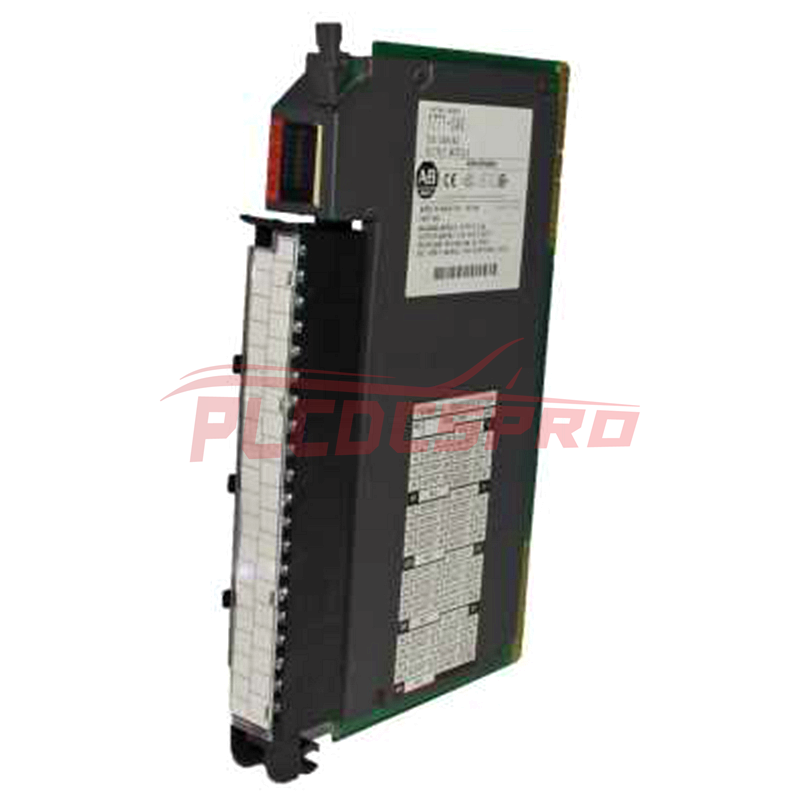

1771-OAN Allen Bradley Digital AC Output Module, 120/220VAC

Sku: 1771-OAN
País de origem: USA
Fornecedor: Allen Bradley
Tipo: AC Output

Em estoque!

100% Original e Autêntico

100% novo, pronto para enviar

Reembolso de suporte, serviço 7X24h

Descrição do produto

Overview

The Allen-Bradley 1771-OAN is a Digital AC Output Module from the PLC-5 family. It provides high-density discrete output control with 32 individual channels, organized into four groups of eight channels each. The module is designed for use in 1771 I/O chassis, making it suitable for industrial automation applications requiring reliable AC control.

Features

32 Outputs: Arranged in 4 groups of 8 channels each.
Voltage Range: Operates within an 85-264 VAC range.
Nominal Voltage: 120/240 VAC.
High Output Current: 1.0 Amp per output (at 30°C), 0.3 Amp at higher temperatures (60°C).
Signal Delay: Fast response times, with a maximum signal delay of 1ms (Off to On) and 9.3 ms (On to Off at 60Hz).
LED Indicators: 32 LEDs for real-time output status monitoring.
Conformal Coating: Protects against environmental factors.
Fuses: Each group is internally fused for easy maintenance and replacement.

Technical Specifications

Module Type: Digital AC Output Module
Number of Outputs: 32
Number of Groups: 4 groups, 8 channels per group
Voltage Category: 85 to 264 VAC
Nominal Voltage: 120/240 VAC
Max Continuous Current per Output: 1.0 Amp at 30°C, 0.3 Amp at 60°C
Max Current per Module: 8 Amps
Backplane Current: 800 mA at 5 VDC
Operating Frequency: 47 to 63 Hz
Typical Signal Delay:
- Off to On: 1 ms
- On to Off: 9.3 ms at 60 Hz, 11 ms at 50 Hz
Power Dissipation: 16.2 W (max), 1.0 W (min)
Thermal Dissipation: 55.4 BTU/hr (max), 3.4 BTU/hr (min)
Surge Current: 10 Amps for 25 ms at 1 Hz
Minimum Load Current: 1.0 mA per output
Max On-State Voltage Drop: 1.5 VAC RMS at 1 Amp
Max Off-State Leakage Current:
- 2.3 mA at 230 VAC
- 1.2 mA at 120 VAC

Environmental Specifications

Operating Temperature: -25 to 60°C (-13 to 140°F)
Storage Temperature: -40 to 85°C (-40 to 185°F)
Relative Humidity: 5% to 95%, non-condensing
Operating Vibration: 2 g at 10 to 500 Hz
Shock (Operating): 30 g
Shock (Non-operating): 30 g

Installation and Compatibility

Mounting: Rack mountable in 1771 chassis.
Wiring Arm: Uses 1771-WH for wiring.
Fuses: Internal fuses can be replaced if damaged; damage to one group does not affect other groups.
Chassis Compatibility: Compatible with 1771-A1B to 1771-A4B chassis and later models.

Related Tags :

AC Output Module PLC 5 Rockwell
