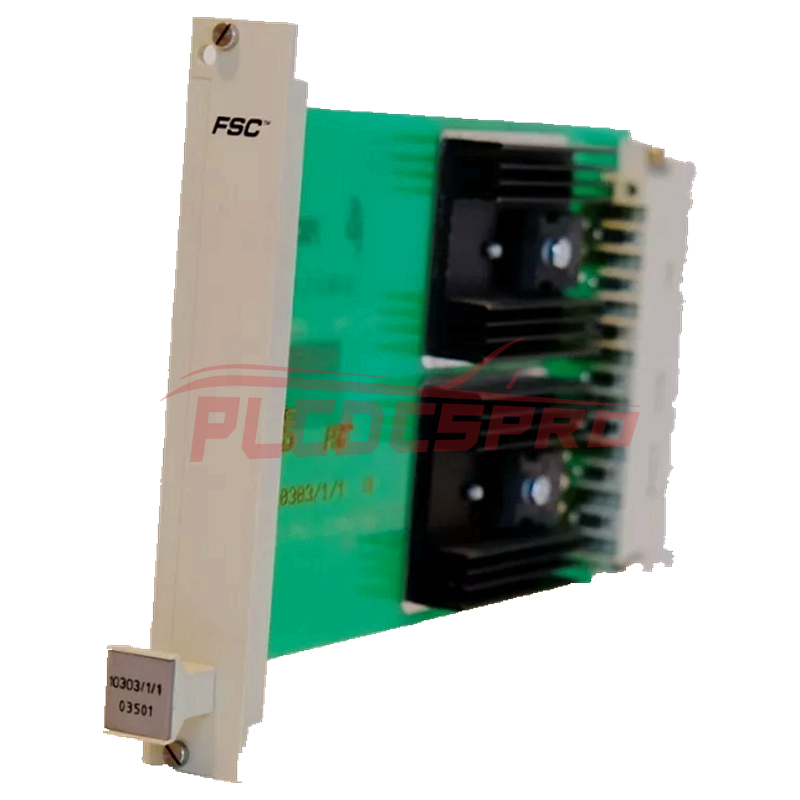

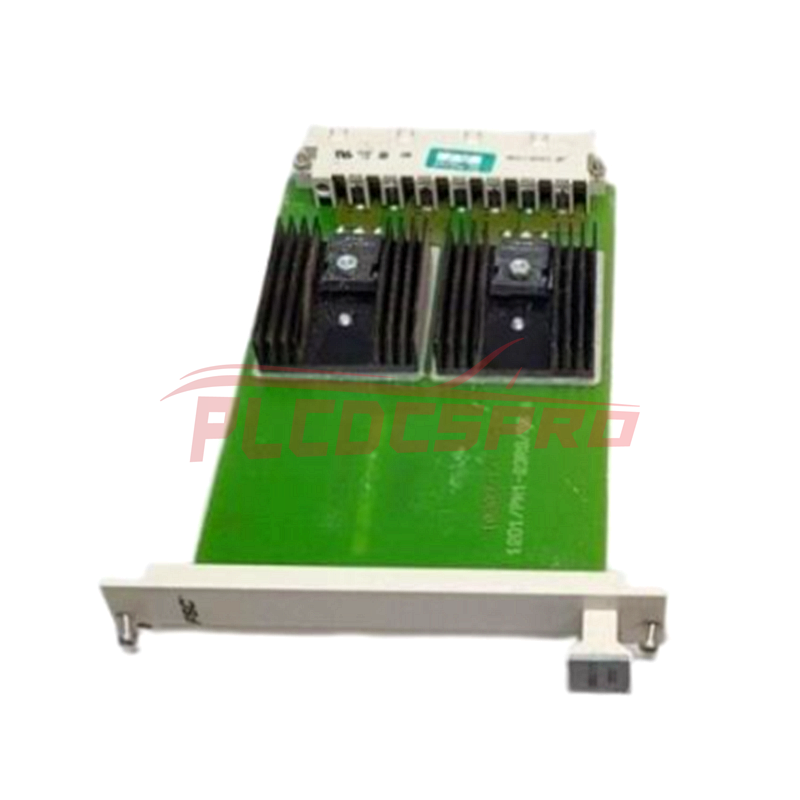

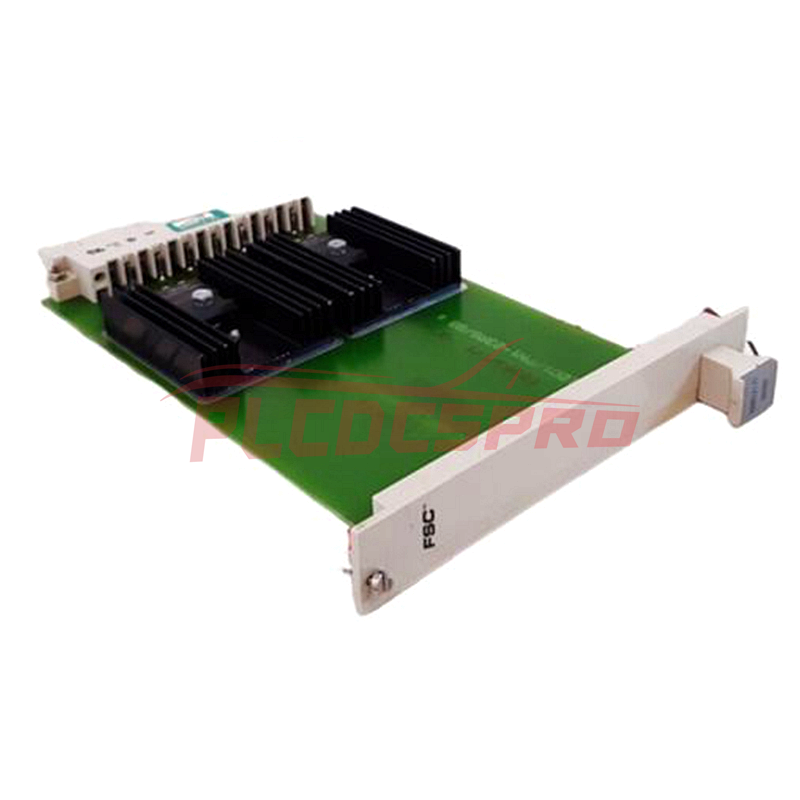

The Power Supply Distribution Module (PSD) 10303/1/1 is designed for use in configurations featuring redundant Central Parts and non-redundant I/O. Its primary function is to combine the output of the power supply units (PSUs) in the redundant Central Parts into a single 5 Vdc supply for the non-redundant I/O portion of the system. Each PSU module requires one PSD module.
Key Specifications
General Information
Type Number: 10303/1/1 03501*
Approvals: CE, TÜV, UL
Software Compatibility: All versions
Space Requirements:
4 TE (4 HP)
3 HE (3U)
Power Requirements
Power Requirements: None
Maximum Current:
20 A (module dissipation limit)
Note: PSD modules without a suffix code have a maximum current of 12 A.
Maximum Forward Voltage Drop: 0.55 V
Maximum Reverse Voltage: 30 V
Connector Information
Connector Type:
DIN 41612-H 15 P (faston)
Maximum Connector Current: 10 A per pin
Operational Considerations
The power supply to the Central Part must be routed through this module to ensure an equal voltage drop to both the Central Part and the I/O section.
Due to tight limits on the 5 Vdc power supply (± 5%), it is essential to install the PSD modules adjacent to the PSU modules to minimize voltage drop in the wiring.
Minimum Wire Diameter: 2.5 mm² (AWG 14).
The PSD module should only be replaced with the power supply to its associated PSU switched off.
Resposta 1: PLC DCS Pro Ltd. colabora com mais de 50 países em todo o mundo. Como fornecedor líder na China, podemos oferecer descontos significativos aos clientes com base na demanda do mercado.
Pergunta 2: Qual é o período de garantia?
Resposta 2: Oferecemos uma garantia padrão de um ano para todos os itens novos e originais.
Pergunta 3: Quais métodos de pagamento aceitamos?
Resposta 3: Aceitamos 100% T/T (Transferência Telegráfica) antes do envio. Para itens com prazo de entrega, é necessário um depósito antecipado de 30%, sendo o saldo restante de 70% devido antes do envio. Se você tiver um agente na China, entre em contato conosco para transferência em RMB.
Pergunta 4: Quais métodos de envio usamos?
Resposta 4: Utilizamos principalmente transportadoras como FedEx, DHL, UPS, BRE, etc. Se você tiver uma conta em qualquer uma dessas transportadoras, poderá providenciar o envio sozinho. Além disso, oferecemos frete grátis para despachantes da China.
Pergunta 5: Qual é o nosso prazo de entrega?
Resposta 5: Normalmente, a entrega leva cerca de 1 a 3 dias após o recebimento do pagamento antecipado. Para itens com prazo de entrega cotado, a entrega ocorrerá de acordo com o prazo de entrega especificado.
Pergunta 6: Como embalamos as mercadorias?
Resposta 6: Nosso processo de embalagem envolve múltiplas camadas de proteção. Inicialmente o produto é colocado em sua caixa original, lacrada com etiqueta. Em seguida, adicionamos uma camada de plástico bolha para proteger contra colisões durante o transporte. Finalmente, todos os produtos são embalados de forma segura em caixas resistentes para maior proteção.
Pergunta 7: Como os clientes podem entrar em contato conosco e solicitar um orçamento?
Resposta 7: Os clientes podem fazer perguntas por e-mail, WhatsApp, WeChat, Skype ou qualquer plataforma de comunicação de sua preferência. Basta entrar em contato conosco e forneceremos imediatamente um orçamento adaptado às suas necessidades.
Na PLC DCS Pro Ltd., temos o compromisso de garantir a qualidade de nossos produtos. Nossa garantia de um ano oferece cobertura para quaisquer defeitos de material ou de fabricação, excluindo danos causados por uso indevido deliberado.
🛡️Detalhes da cobertura:
Esta garantia abrange todos os casos de mau funcionamento ou falha do produto devido a falhas inerentes de fabricação, com exceção de danos intencionais.
📝Processo de reivindicação:
Para aproveitar os serviços de garantia, notifique-nos sobre quaisquer problemas relacionados à qualidade dentro do período de garantia. Podemos realizar soluções de problemas e exames on-line, conforme necessário.
🚚Assistência de envio:
Entendemos a importância do pronto atendimento. Portanto, cobrimos os custos de envio de devolução para devoluções relacionadas à garantia dentro do primeiro mês de fornecimento. Dentro de três meses após o fornecimento, cobrimos os custos de envio unidirecional para devoluções relacionadas à garantia. Após três meses, o cliente é responsável pelos custos de envio nos dois sentidos.
🚫Exclusões:
Modificações não autorizadas, reparos ou uso indevido do produto.
Desgaste normal.
Negligência.
Condições ambientais extremas além das especificações do produto.
