BKM-0001 | Moduł akumulatora i kluczyka | Menedżer ds. bezpieczeństwa Honeywell

Przegląd

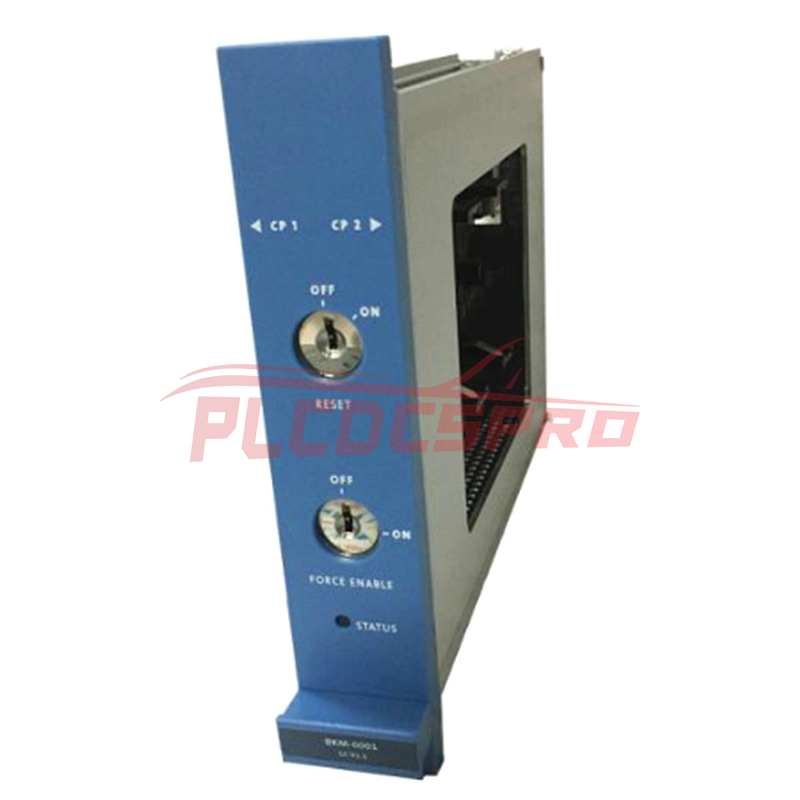

BKM-0001 to kluczowy moduł w systemach sterowania Safety Manager firmy Honeywell. Pełni dwie podstawowe funkcje: zapewnia zasilanie rezerwowe dla diagnostyki systemu i zegara czasu rzeczywistego oraz oferuje funkcje przełącznika kluczykowego do sterowania systemem.

Cechy

• Zapas baterii:

  • Moduł BKM-0001 zawiera dwie jednorazowe baterie litowe (po jednej na każdy procesor sterujący). Baterie te zapewniają zasilanie awaryjne w przypadku awarii zasilania, zapewniając podtrzymanie komunikatów diagnostycznych, zegara czasu rzeczywistego w modułach QPP oraz adresów IP FTE.
  • Czas podtrzymania tych baterii wynosi około 3 miesiące. Zaleca się wymianę baterii co 5 lat lub po każdym dłuższym okresie rozładowania. Baterie można łatwo wymienić bez użycia specjalnych narzędzi.
  • Specyfikacje baterii:
    • Marka : SAFT
    • Typ: LS14500CFG
    • Materiał: chlorek tionylu litu
    • Napięcie: 3,6 V (nominalne)
    • Pojemność: > 2 Ah
  • Baterie można wyłączyć za pomocą wyłącznika baterii na module, co jest idealne podczas transportu lub długotrwałych przestojów systemu.

• Przełączniki kluczykowe:

  • Wymuś włączenie kluczyka: służy do włączania operacji systemowych.
  • Reset kluczyka: służy do resetowania systemu i czyszczenia diagnostycznej bazy danych. Przełącznik kluczykowy Reset ma domyślną pozycję WYŁ., do której automatycznie powraca po włączeniu. Kluczyk można wyjąć tylko wtedy, gdy przełącznik znajduje się w pozycji OFF.

Specyfikacje środowiskowe i energetyczne

• Temperatura robocza: -5°C do +70°C (23°F do 158°F)
• Temperatura przechowywania: -40°C do +85°C (-40°F do 185°F)
• Wilgotność względna: 10–95% (bez kondensacji)
• Wymagania dotyczące zasilania :
  • Zasilanie 24 V DC:
    • Napięcie: 24 V DC (±15% do +30%)
    • Prąd: maks. 20 mA (wspólne obciążenie przy 24 V DC), typowo 7 mA
  • Zasilanie 5 V DC:
    • Napięcie: 5 V DC (±10%)
    • Prąd: maks. 10 mA
  • +24V_czerwone wyjście:
    • Napięcie: 14-31 V DC
    • Rezystancja wyjściowa: ok. 2 × 1,1 kΩ (równolegle)
    • Odporność na zwarcia: Ciągła

Zatwierdzenia i zgodność

• Moduł BKM-0001 spełnia różne międzynarodowe standardy, m.in.:
  • CE
  • TÜV
  • ul
  • CSA
  • FM

Wymiary fizyczne

• Wymiary modułu: nie podano konkretnych wymiarów BKM-0001, ale zaprojektowano go tak, aby pasował do standardowej obudowy sterownika Honeywell Safety Manager (np. CPCHAS-0001, CPCHAS-0002 lub CPCHAS-0003 ).
• Przedział baterii: Płyta boczna modułu zawiera otwór umożliwiający łatwą wymianę baterii i obsługę przełącznika baterii.

Instalacja i konserwacja

• Instalacja: BKM-0001 jest instalowany w obudowie sterownika. Nie jest on redundantny, nawet w konfiguracji z redundantnym kontrolerem.
• Konserwacja: wymiana baterii jest prosta, nie wymaga specjalnych narzędzi i ma kluczowe znaczenie co pięć lat lub po dłuższych okresach przestoju.

Funkcjonalność

• Zasilanie rezerwowe: gwarantuje, że krytyczne funkcje systemu, takie jak diagnostyka i zegary czasu rzeczywistego, będą nadal działać podczas przerw w dostawie prądu.
• Kontrola systemu: Przełączniki kluczowe umożliwiają operatorom włączanie/wyłączanie systemu i resetowanie krytycznych funkcji diagnostycznych, zapewniając kontrolę nad funkcjami zdrowia i bezpieczeństwa systemu.
