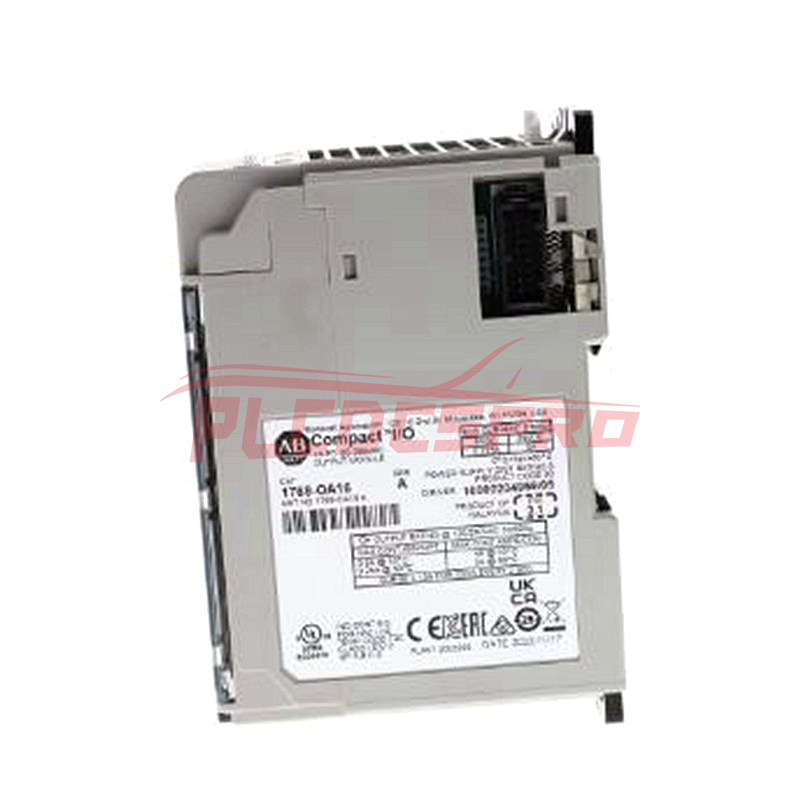

The Allen-Bradley 1769-OA16 is a digital AC output module from the 1769 Compact I/O product family. It operates within a voltage range of 85-264 VAC and is designed for use with CompactLogix and MicroLogix 1500 controllers.
Key Features
Module Type: Digital AC Output Module
Output Groups: Two output groups, each can operate at 120 VAC or 240 VAC.
Outputs: Sixteen outputs with a response delay time of ½ cycle.
Power Supply Compatibility: Compatible with 1769-PA2, 1769-PB2, 1769-PA4, and 1769-PB4 power supplies.
Electrical Specifications
Operating Voltage Range: 85-264 VAC
Continuous Current per Point:
0.50 A at 30 °C
0.25 A at 55 °C
Maximum Current per Module:
2.0 A at 30 °C
4.0 A at 55 °C
Output Delay Time: ½ cycle for both ON and OFF states.
Surge Current: 5 A for 25 ms, repeatable every 2 seconds.
Current and Voltage Ratings
OFF State Leakage Current:
2.0 mA at 132V AC
2.5 mA at 265V AC
ON State Current: Maximum of 10 mA.
Maximum Voltage Drop: 1.5 V peak at 2 A.
Physical Characteristics
Shipping Weight: 2 pounds
Dimensions: 4.65 x 1.38 x 3.43 inches
Wire Size:
Solid: 22-14 AWG
Stranded: 22-16 AWG
Enclosure Type: Open, mountable via DIN rail or panel.
Environmental Specifications
Operating Temperature: Rated for -20 °C to 55 °C.
Relative Humidity: 5% to 95% non-condensing.
Vibration and Shock Ratings:
Operating vibration: 5 G (10 to 500 Hz)
Non-operating shock: 40 G
Operating shock (panel mount): 30 G; (DIN rail mount): 20 G.
