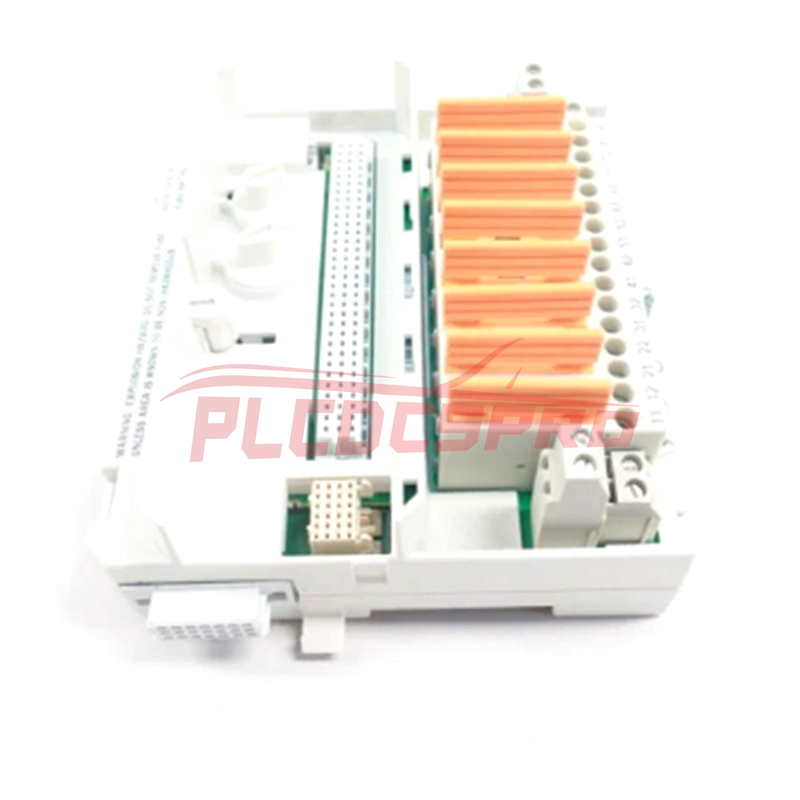

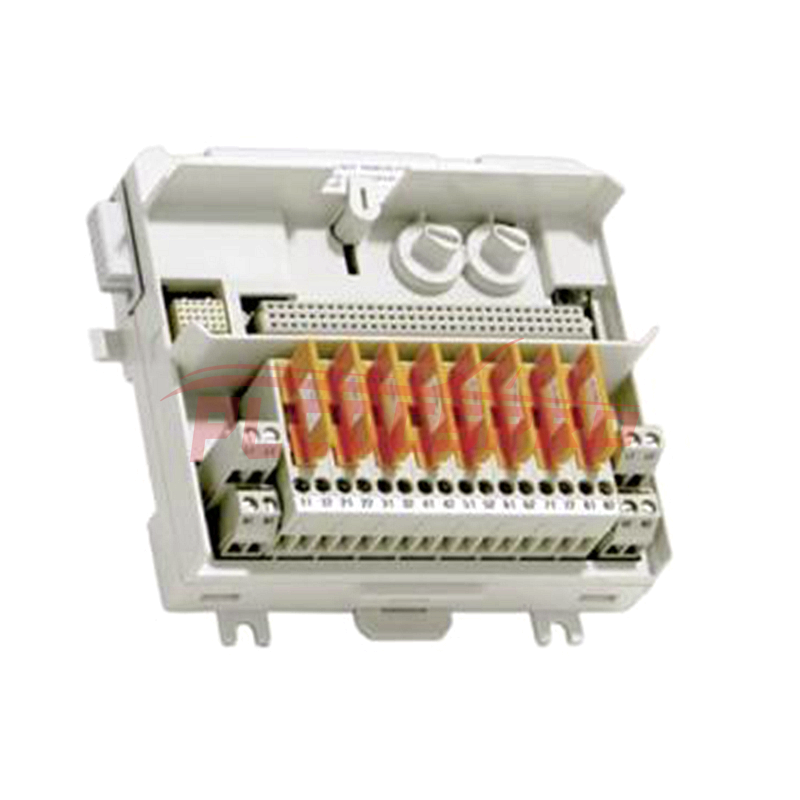

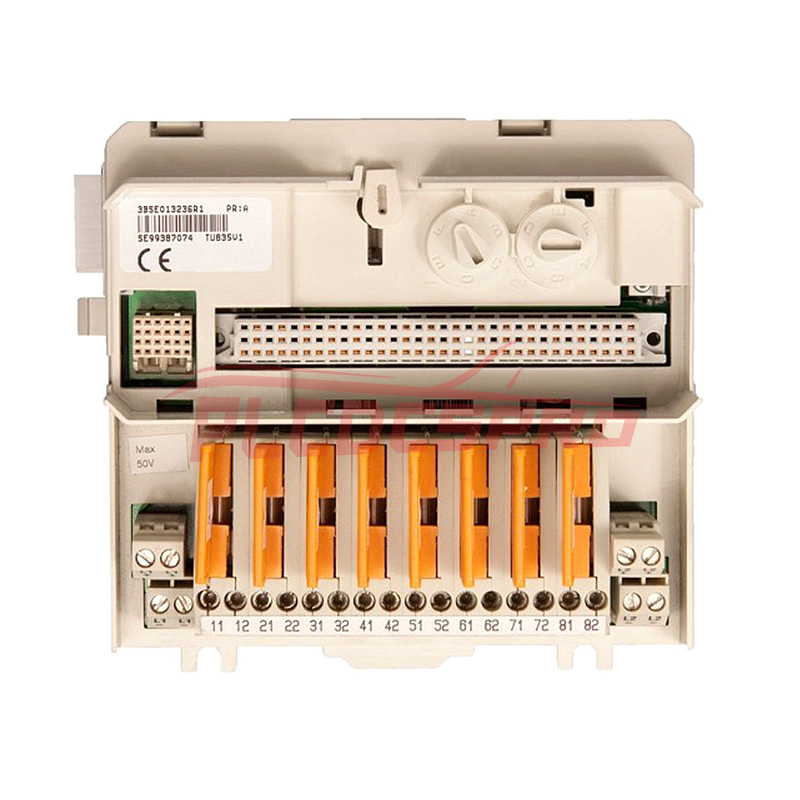

The TU836V1 Module Termination Unit (MTU) is designed for use with various I/O modules, offering reliable performance and flexible configuration options in industrial applications.
General Information
Article Number: 3BSE013237R1
Type: Extended
Mounting: Standard DIN rail (both directions)
Connection: Terminal block
Channels: Up to 8 I/O channels (2 terminals per channel)
Process Connections: 16 total (4 for process power, 4 for process power (0V))
Use With I/O: Compatible with DO820 and DO821 modules
Specifications
Maximum Rated Voltage: 250 V
Maximum Rated Current:
Per I/O Channel: 3 A
Process Connection: 10 A
Acceptable Wire Sizes:
Solid: 0.2 - 4 mm²
Stranded: 0.2 - 2.5 mm² (24 - 12 AWG)
Recommended Torque: 0.5 - 0.6 Nm
Stripping Length: 7 mm
Dielectric Test Voltage: 2000 V a.c.
Operating Temperature: Up to 55 ºC (131 °F)
Dimensions
Width:
126 mm (5 in.) including connector
120.5 mm (4.74 in.) edge to edge installed
Depth: 64 mm (2.52 in.) including terminals
Height: 110 mm (4.3 in.)
Weight: 0.26 kg (0.57 lbs)
Features and Benefits
Two Groups: Each with 4 channels of field signals and process power connections.
Fused Load Power Terminals: Each channel features one fused load power terminal and one signal return connection.
Individually Isolated Groups: Allows for separate process voltage connections.
Connections to ModuleBus and I/O Modules: Facilitates communication and data exchange.
Mechanical Keying: Prevents incorrect insertion of I/O modules, enhancing safety and reliability.
Latching Device: Secures the MTU to the DIN rail for reliable grounding.
Flexible Configuration: Two mechanical keys with six positions each provide 36 different configurations, allowing customization based on application needs.
