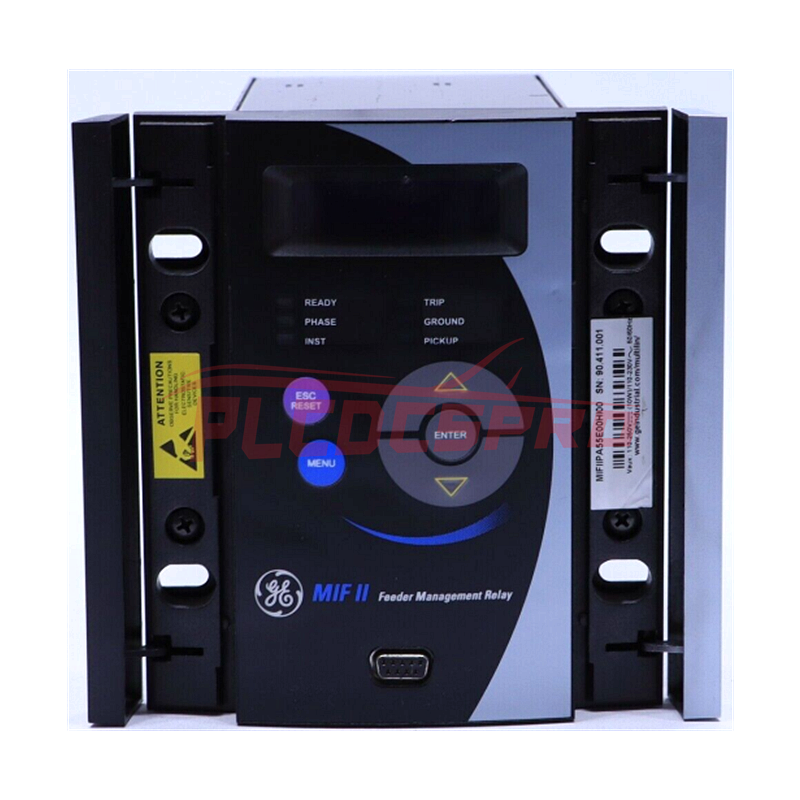

GE Multilin MIF II Ailəsi MIFIIPI11E1RHI00 Rəqəmsal Mühafizə Relesi

Ümumi baxış

GE Multilin MIFIIPI11E1RHI00, elektrik paylayıcı şəbəkələr üçün təkmil mühafizə və monitorinqi təmin etmək üçün nəzərdə tutulmuş MIF II Ailəsidən olan rəqəmsal qoruma relesidir. Bu rele müxtəlif tətbiqlər üçün uyğundur, o cümlədən paylayıcı qidalandırıcılar üçün ilkin dövrə qorunması, həmçinin transformatorlar, generatorlar və mühərriklər üçün ehtiyat qoruma.

Əsas Xüsusiyyətlər

• Qoruma funksiyaları:

  • Həddindən artıq cərəyandan qorunma: Həm gecikmiş, həm də ani həddindən artıq cərəyandan qorunma (iki səviyyə) təklif edir.
  • Termal Şəklin Qorunması: Avadanlığın istilik vəziyyətinə nəzarət edir.
  • Əlavə Xüsusiyyətlər: İsteğe bağlı soyuq yük qəbulu, açarın nasazlığından qorunma və konfiqurasiya edilə bilən məntiq daxildir.

• Çevik Konfiqurasiya:

  • Qoruyucu elementlər ön panel və ya rabitə vasitəsilə aktivləşdirilə bilər.
  • Digər cihazlarla dəqiq koordinasiya üçün çoxsaylı əyriləri dəstəkləyir: ANSI, IEC, IAC və EPTAR-C.

• Giriş/Çıxış Seçimləri:

  • Əsas modeldə iki sabit rəqəmsal giriş və altı sabit rəqəmsal çıxış var.
  • Uyğunlaşma qabiliyyətini artıran giriş və çıxışlar üçün istifadəçi tərəfindən konfiqurasiya edilə bilən seçimlər mövcuddur.
  • İstifadəçi konfiqurasiyası üçün seçimləri olan altı sabit statuslu LED.

• İstifadəçi interfeysi:

  • İstifadə rahatlığı üçün 5 düyməli klaviatura və 16x2 LCD displey ilə təchiz edilmişdir.
  • Ön klaviatura istifadəçilərə rabitə üçün ötürmə sürətini və relay ünvanını təyin etməyə imkan verir.

• Ünsiyyət Bacarıqları:

  • ModBus® RTU rabitəsi üçün RS232 və RS485 rabitə portlarına malikdir.
  • RS485 Multilin MultiNet™ kimi xarici çeviricilərdən istifadə edərək şəbəkə bağlantısı üçün Ethernet-ə çevrilə bilər.

• Proqram Uyğunluğu:

  • Konfiqurasiya, ölçmə məlumatı və xətanın təhlili üçün EnerVista™ Quraşdırma Proqramı ilə uyğun gəlir.
  • Hadisə hesabatları və osiloqrafiya qeydləri daxil olmaqla son nasazlıq məlumatlarını göstərir.

Əsas üstünlüklər

• Səmərəli: Hadisə hesabatları, dalğa formasının çəkilişi və yenidən bağlanması üçün genişlənə bilən seçimlər təklif edir.
• Azaldılmış Baxım Xərcləri: Ətraflı hadisə hesabatları vasitəsilə nasazlıqların aradan qaldırılması və texniki xidməti asanlaşdırır.
• Dizayn Çevikliyi: İstifadəsi asan proqramlaşdırma məntiqi fərdiləşdirilmiş parametrlərə imkan verir.
• Aktivin monitorinqi: Qırıcının sağlamlığına və nasazlıqlarına nəzarət etmək imkanı.
• Uzaqdan Giriş: Modbus RTU kommunikasiyaları uzaq yerlərdən monitorinq və idarə etməyə imkan verir.
• Konfiqurasiya edilə bilən məntiq: Fərdiləşdirilə bilən I/O, LED göstəriciləri və rele parametrlərini dəstəkləyir.
• Təkmilləşdirilə bilən sahə: Asan yeniləmələr üçün fləş yaddaşa malikdir.
• Parolun qorunması: Təhlükəsiz yerli əməliyyatı təmin edir.

Sifariş Məlumatı

Model Nömrəsinin Strukturu: MIFIIPI11E1RHI00

• Əsas vahid: MIF
• Ərizə:
  • P: 3 Faza + Torpaq Relesi
  • N: Bir Fazalı Rele
• Əyrilər:
  • A: ANSI əyriləri
  • I: IEC əyriləri
  • U: IAC əyriləri
  • C: EPTAR-C əyriləri (bir fazalı modellər üçün)
• Faza diapazonları:
  • 0: CT yoxdur (yalnız bir fazalı)
  • 1: Faza CT In = 1A
  • 5: Faza CT In = 5A
• Yer diapazonu:
  • 0: Torpaq CT = 1/5 A
  • 1: Torpaq CT = 1 A
  • 5: Torpaq CT = 5 A
  • N: Həssas Torpaq Girişi = 1 A
  • L: Çox Həssas Torpaq In = 1 A
• Dil:
  • E: İngilis
  • F: Fransız
  • T: Türk
• Seçimlər:
  • 0: Əsas model (seçim yoxdur)
  • 1: Seçim 1
  • 2: Seçim 2
• Yenidən Bağlayıcı Seçim:
  • 0: Yenidən Bağlayıcı olmadan
  • R: Təkrar Bağlayıcı ilə (əsas modeldə mövcud deyil)
• Enerji təchizatı:
  • LO: 24-48 Vdc
  • HI: 110-250 Vdc / 110-230 Vac
• Protokol:
  • 0: Standart Model (Modbus RTU)
  • C: Protokol IEC 60870-5-103
• Konformal örtük:
  • 0: Sərt Ətraf Mühit Uyğun Kaplama olmadan
  • H: Sərt Ətraf Mühit Uyğun Kaplama ilə
