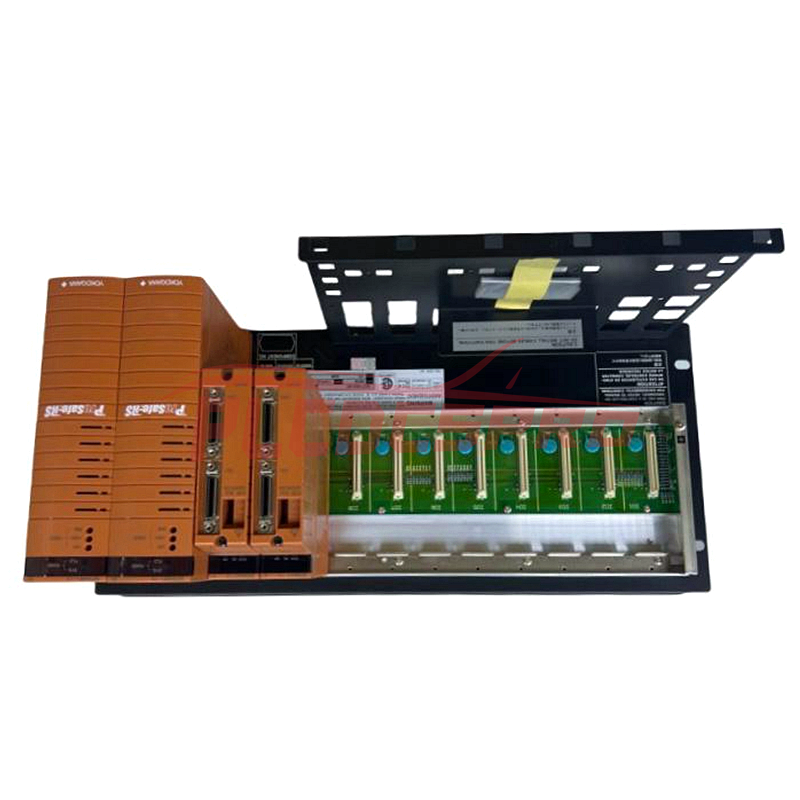

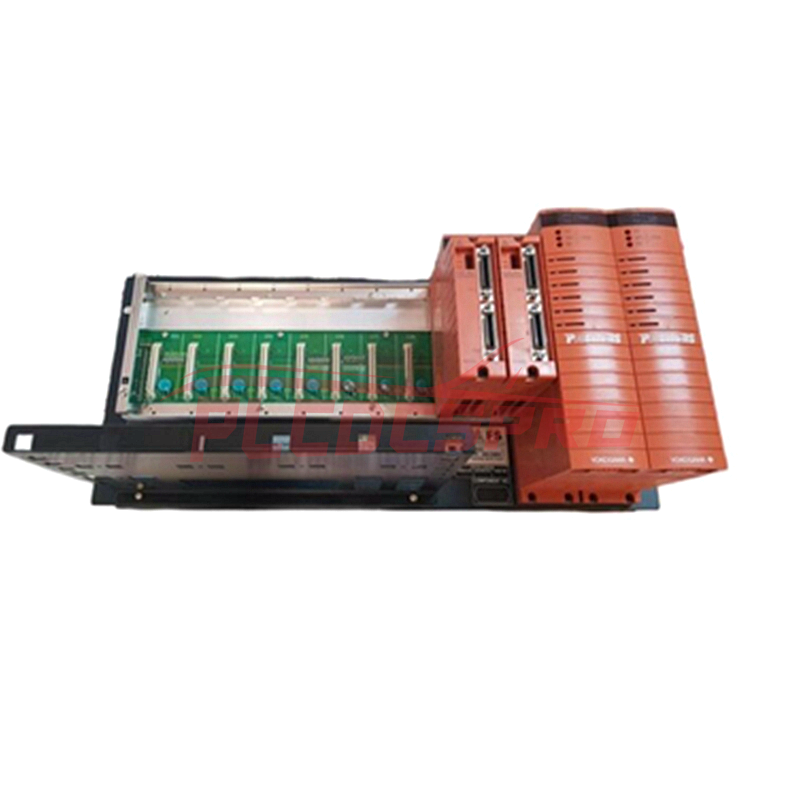

Yokogawa SNB10D SNB10D-225/CU2T Đơn vị nút an toàn gắn giá

Tổng quan:

SNB10D-225/CU2T là một Đơn Vị An Toàn Gắn Rack được thiết kế để sử dụng trong hệ thống an toàn có điều khiển ProSafe-RS của Yokogawa. Đơn vị này kết nối với một đơn vị điều khiển an toàn, truyền tín hiệu đầu vào analog và tín hiệu tiếp xúc từ hiện trường đến đơn vị điều khiển qua ESB (Ethernet Safety Bus). Nó cũng cung cấp nguồn cho các mô-đun I/O, đảm bảo truyền thông dữ liệu đáng tin cậy và an toàn trong các môi trường quan trọng về an toàn.

Đặc trưng

• Thiết kế mô-đun: SNB10D-225 bao gồm các mô-đun nguồn, mô-đun giao diện bus ESB, mô-đun lặp bus quang ESB và mô-đun I/O, cung cấp một giải pháp hoàn chỉnh cho các hệ thống điều khiển an toàn.
• Độ dư: Cấu hình nguồn điện dự phòng kép, đảm bảo hoạt động liên tục ngay cả khi một nguồn điện bị hỏng.
• Giao tiếp: Các mô-đun coupler bus ESB (SEC402 hoặc SEC401) cho phép kết nối với các đơn vị điều khiển an toàn, hỗ trợ lên đến 13 đơn vị nút an toàn để tăng cường tính linh hoạt của hệ thống.
• Bảo vệ chống nổ: Thiết bị hỗ trợ bảo vệ chống nổ với thiết kế Tiêu chuẩn ISA G3, làm cho nó phù hợp với các môi trường nguy hiểm.
• Có thể gắn vào giá: SNB10D-225 được thiết kế để gắn vào giá 19 inch, đảm bảo tích hợp dễ dàng vào các hạ tầng hệ thống điều khiển hiện có.

Thông số kỹ thuật

• Mô hình: SNB10D Đơn vị nút an toàn (Loại gắn rack)
• Mã hậu tố :
  • -2: Nguồn điện dự phòng kép với giấy phép phần mềm cho việc mở rộng nút (R3)
  • -4: Nguồn điện dự phòng kép (R4.01 hoặc mới hơn)
  • Tùy chọn nguồn điện:
    • 1100 đến 120 V AC, 50/60 Hz
    • 2: 220 đến 240 V AC, 50/60 Hz
    • 4: 24V DC
  • Bảo vệ chống nổ:
    • E: Với bảo vệ chống nổ cho dải nhiệt độ (-20 đến 70°C)
    • 5: Không có bảo vệ chống nổ, Tiêu chuẩn ISA G3
  • Mã tùy chọn :
    • /CU2N: Đơn vị kết nối cho ESB Bus (Số hiệu: S9342FA)
    • /CU2T: Đơn vị kết nối với bộ kết thúc cho bus ESB (Số hiệu: S9343FA)
    • /ATDOC: Sổ tay bảo vệ chống nổ cho sự tuân thủ ATEX

Thông số kỹ thuật nguồn

• Tiêu thụ điện năng :
  • 100-120 V AC: 200 VA
  • 220-240 V AC: 230 VA
  • 24 V DC: 5.5 A
• Điện áp cung cấp điện :
  • 100 đến 120 V AC (50/60 Hz)
  • 220 đến 240 V AC (50/60 Hz)
  • 24 V một chiều

Tính chất vật lý

• Cân nặng: Khoảng 5.9 kg
• Phương pháp lắp đặt: Lắp đặt trên giá với bốn vít M5, các ống cách điện (bao gồm phụ kiện).
• Các hạn chế lắp đặt:
  • Tham khảo "Hạn chế lắp đặt đơn vị Node" trong tài liệu "Đề cương các mô-đun I/O (cho FIO)" (GS 32P06K60-01EN) để biết hướng dẫn cụ thể về số lượng mô-đun và vị trí khe cắm.

Tiêu chuẩn và tuân thủ

• Tiêu chuẩn tuân thủ: Tuân thủ Tiêu chuẩn ProSafe-RS, đảm bảo hoạt động đáng tin cậy và an toàn trong các môi trường quan trọng về an toàn.
• Bảo vệ chống nổ: Các mẫu được chọn được thiết kế với sự chú ý đến bảo vệ chống nổ, tuân thủ Tiêu chuẩn ISA G3 và các tiêu chuẩn an toàn liên quan cho các vị trí nguy hiểm.
• Tính tương thích hệ thống: SNB10D-225 tương thích với các đơn vị điều khiển an toàn sử dụng SEC401 hoặc SEC402 mô-đun coupler bus ESB. Tối đa 13 đơn vị nút an toàn có thể được kết nối với hệ thống để mở rộng quy mô.

Các ứng dụng

• Các hệ thống an toàn được lập trình (SIS): Là phần không thể thiếu trong các hệ thống yêu cầu độ an toàn cao, chẳng hạn như hệ thống ngừng khẩn cấp và giám sát quy trình quan trọng trong các môi trường nguy hiểm.
• Tự động hóa công nghiệp: Hỗ trợ hệ thống điều khiển, chuỗi quy trình, và thu thập dữ liệu trong các ngành như dầu khí, chế biến hóa chất, và phát điện.

thông tin thêm

• Bìa Giả: Một bìa giả (SDCV01) nên được lắp đặt vào các khe không sử dụng để duy trì tính toàn vẹn của hệ thống và ngăn bụi bẩn và mảnh vụn xâm nhập.
• Các yêu cầu cài đặt: Các thiết bị phải được lắp đặt trong một tủ kim loại có khóa để đáp ứng các tiêu chuẩn về an toàn, EMC và bảo vệ chống nổ.
