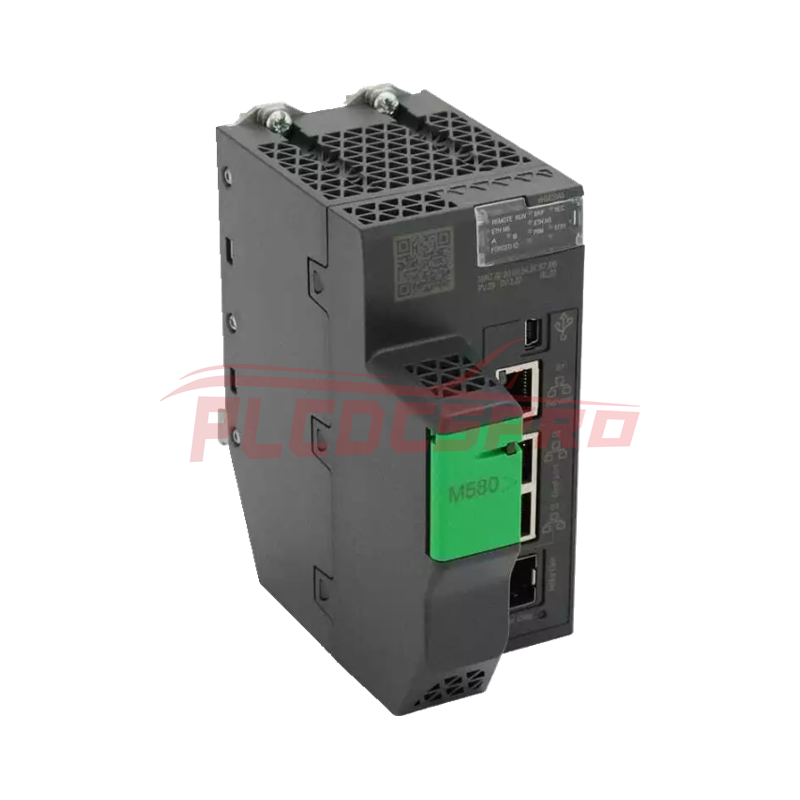

BMEH582040 | Bộ xử lý dự phòng Schneider Modicon M580 8MB

Nhà sản xuất: Schneider

Mã sản phẩm: BMEH582040

Sản phẩm này là một phần của dòng sản phẩm Modicon M580, cung cấp Bộ điều khiển tự động hóa khả trình (PAC) và Bộ điều khiển logic khả trình (PLC) an toàn với Ethernet tích hợp. Mô-đun bộ xử lý dự phòng Schneider BMEH582040 được thiết kế để có độ tin cậy tối đa, hỗ trợ cấu hình một giá đỡ. Với mức tiêu thụ hiện tại là 270mA ở 24V DC, nó cung cấp hiệu suất mạnh mẽ phù hợp cho các ứng dụng quy trình từ trung bình đến lớn.

Mô-đun này hỗ trợ nhiều giao thức và dịch vụ truyền thông khác nhau, bao gồm Ethernet TCP/IP cho cổng dịch vụ, 2 Ethernet TCP/IP cho mạng thiết bị, USB loại mini B và cổng Ethernet HSBY. Nó cung cấp các tính năng nâng cao như quét DIO và RIO, bộ nhớ flash có thể mở rộng 4 GB để lưu trữ dữ liệu và RAM tích hợp 8 MB để thực thi chương trình và 768 kB cho dữ liệu.

Thông số kỹ thuật:

• Chủ yếu:

  • Dòng sản phẩm: Modicon M580
  • Loại sản phẩm hoặc thành phần: Mô-đun bộ xử lý dự phòng
  • Số lượng giá đỡ: 1

• Bổ túc:

  • I/O cụ thể của ứng dụng:
    • Quầy tính tiền
    • Dập thời gian chính xác
    • Liên kết nối tiếp
    • HART
    • Điều khiển chuyển động
    • Bộ mã hóa SSI
    • Séc
    • Kiểm soát quá trình
    • Kênh điều khiển
    • Vòng lập trình
  • Loại kết nối tích hợp:
    • 1 cổng dịch vụ Ethernet TCP/IP
    • 2 Mạng thiết bị Ethernet TCP/IP
    • USB loại B nhỏ
    • 1 cổng Ethernet HSBY
  • Số lượng trạm I/O từ xa: 8 - 2 X80 thả từ xa
  • Số lượng thiết bị phân phối: 64
  • Dung lượng bộ xử lý mô-đun truyền thông:
    • 2 mô-đun truyền thông Ethernet
    • 8 Mô-đun giao diện AS
  • Dịch vụ truyền thông:
    • Máy quét DIO
    • máy quét RIO
  • Mô tả bộ nhớ:
    • Flash có thể mở rộng, lưu trữ dữ liệu 4 GB
    • RAM tích hợp, bộ nhớ hệ thống 10 kB
    • Tích hợp RAM, chương trình 8 MB
    • RAM tích hợp, dữ liệu 768 kB
  • Cấu trúc ứng dụng:
    • 1 nhiệm vụ nhanh định kỳ
    • 1 nhiệm vụ chính theo chu kỳ/định kỳ
  • An ninh mạng:
    • Chứng nhận Achilles
    • phòng chống DoS
    • IPSec
    • Ghi nhật ký SNMP
    • Hỗ trợ giao thức nhật ký hệ thống
    • Bảo mật tầng vận tải
    • Đường mòn kiểm toán
    • Tường lửa nhúng
    • Chữ ký phần sụn
    • Mật khẩu bảo vệ
    • Làm cứng cổng
    • Giao tiếp an toàn (HTTPS)
    • Nhật ký bảo mật
  • Số lượng hướng dẫn mỗi ms:
    • 7,5 Kinst/ms (65% Boolean + 35% số học cố định)
    • 10 Kinst/ms (100% Boolean)
  • Độ tin cậy của MTBF: 650000 H
  • Đánh dấu: CE

• Môi trường:

  • Khả năng chống rung: 3 gn
  • Khả năng chống sốc: 30 gn
  • Nhiệt độ không khí xung quanh khi vận hành: 32…140 °F (0…60 °C)
  • Nhiệt độ không khí xung quanh để bảo quản: -40…185 °F (-40…85 °C)
  • Độ cao hoạt động: 0...6561,68 ft (0...2000 m), 2000...5000 m với hệ số suy giảm
  • Độ ẩm tương đối: 5…95% 131 °F (55 °C) không ngưng tụ
  • Mức độ bảo vệ IP: IP20

• Chỉ thị:

  • 2014/35/EU - Chỉ thị về điện áp thấp
  • 2014/30/EU - Tương thích điện từ

• Nguồn cung cấp: Nguồn điện bên trong qua tủ rack

• Đèn LED trạng thái:

  • Bộ xử lý đang chạy (RUN): 1 LED (Xanh lục)
  • Lỗi bộ xử lý hoặc hệ thống (ERR): 1 LED (Đỏ)
  • Lỗi mô-đun I/O (I/O): 1 LED (Đỏ)
  • Đang tải xuống (DL): 1 đèn LED (Xanh lục)
  • Lỗi flash thẻ nhớ hoặc CPU (BACKUP): 1 LED (Đỏ)
  • Trạng thái cấu hình cổng Ethernet (ETH MS): 1 LED (Xanh/Đỏ)
  • Trạng thái mạng Ethernet (Eth NS): 1 LED (Xanh/Đỏ)
  • Bộ xử lý ngang hàng đang chạy (REMOTE RUN): 1 LED (Xanh lục)
  • ID bộ xử lý được đặt thành A (A): 1 đèn LED (Xanh lục)
  • ID bộ xử lý được đặt thành B (B): 1 đèn LED (Xanh lục)
  • Bộ xử lý đóng vai trò Chính (PRIM): 1 LED (Xanh lục)
  • Bộ xử lý hoạt động ở chế độ chờ (STBY): 1 đèn LED (Xanh lục)
  • Giá trị I/O bị người dùng ghi đè (FORCED IO): 1 đèn LED (Xanh lục)
  • Trạng thái liên kết dự phòng nóng (Hsby Diag): 1 LED (Xanh lục)

• Trọng lượng tịnh: 1,87 lb(US) (0,849 kg)
