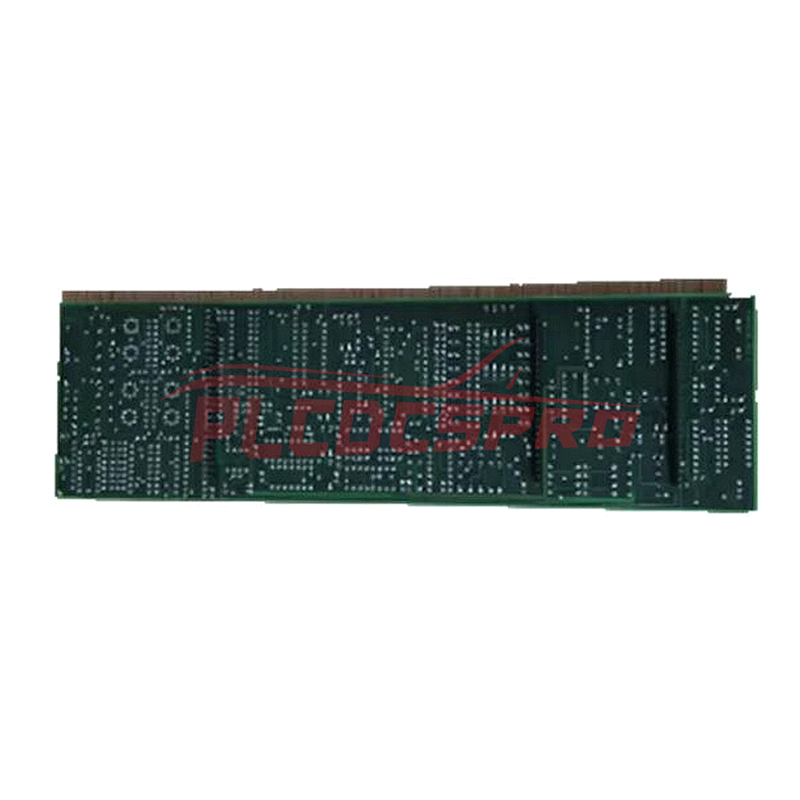

ВЕСДАК D20C | Аналогово-цифровой модуль ввода-вывода GE D20 C

Обзор

GE WESDAC D20C — это универсальный модуль ввода-вывода, используемый в промышленных системах управления, объединяющий два съемных компонента: WESTERM D20 C и WESDAC D20 C. WESTERM D20 C предназначен для подключения полевой проводки, а WESTERM D20 C обрабатывает данные и передает данные. с основным процессором D20.

Функции

• Конфигурации каналов :
  • 16 цифровых входов
  • 8 выходов мгновенного или двойного управления
  • 16 дополнительных аналоговых входов
  • Дополнительно 8 аналоговых входов и 8 аналоговых выходов
• Скорость обработки: используется более высокая тактовая частота для повышения вычислительной мощности.
• Реле и связь :
  • Поддерживает промежуточные реле через WESTERM D20KI.
  • Включает переключатель местного/дистанционного управления для управления питанием катушек реле и индикации состояния модуля.
• Возможности подключения :
  • Два разъема DB9 для последовательного подключения D.20 Link и подачи питания.
  • Разъем DB9 для порта обслуживания WESMAINT D20.

Технические характеристики

• Процессор: 8-битный MPU Freescale 68HC11.
• Тактовая частота : 2 МГц
• Объем памяти :
  • 24 КБ СППЗУ
  • 32 КБ статической ОЗУ
  • 512 байт EEPROM

Аналоговые входы

• Тип: Съемная дочерняя плата для 16 биполярных дифференциальных входов.
• Точность: ±0,05 % (напряжение), ±0,1 % (ток).
• Разрешение : 14 бит плюс знак
• Коэффициент конверсии :
  • 275 мс для 16 входов при 60 Гц
  • 328 мс для 16 входов @ 50 Гц
• Входное сопротивление : 44 МОм ±5% (В пост. тока)
• Подавление синфазного сигнала: 95 дБ (60 Гц)
• Подавление в обычном режиме: 60 дБ (60 Гц)
• Номинальное напряжение: ±35 В постоянного тока (нормальный режим)

Аналоговые входы/выходы (дополнительные опции)

• Физический: подключаемая дочерняя плата для 8 униполярных или биполярных выходов и 8 биполярных входов.
• Выходные диапазоны :
  • Voltage: 0-5 V, 0-10 V, ±5 V, ±10 V
  • Ток: 0–1 мА, 0–5 мА, 0–10 мА, 0–20 мА
• Точность: 0,1 % (напряжение), 0,15 % (ток).
• Разрешение : 12 бит плюс знак
• Максимальный выход : 5 кОм при 5 В на выходе

Входы статуса

• Тип: 16 оптически изолированных входов в двух группах по 8
• Смачивание контактов: ±12 В, ±24 В, ±48 В или ±125 В постоянного тока.
• Токовая нагрузка: от ±3 до ±6 мА на вход.
• Скорость сканирования : 1,0 мс
• Подавление : от 1 до 255 мс
• Временное разрешение SOE : 1,0 мс
• Номинал перегрузки: 500 В постоянного тока (синфазный режим с заземлением)

Выходы управления

• Тип: 8 реле плюс два главных реле отключения/включения.
• Выходные конфигурации :
  • Различные пары выходов отключения/закрытия и реле
• Продолжительность контакта: программируется от 1 мс до 215 с.
• Номинал контактов: макс. 60 Вт, макс. 3 А, макс. 220 В постоянного тока.
• Проверка состояния катушки : каждые 500 мкс
• Рейтинги изоляции :
  • Изоляция компонентов: 1500 В (среднеквадратичное значение)
  • Диэлектрик: 1000 В постоянного тока

Основные Характеристики

• D.20 Порты связи: 2
• Порт обслуживания: 9600 бод, RS-232
• Требования к электропитанию: 20–60 В постоянного тока, типично 5 Вт; 11 Вт при полной нагрузке
• Размеры :
  • Сборка D20C: 19" x 5,25" x 2,5"
  • Дочерние платы аналогового ввода и вывода: 8,5" x 3"
