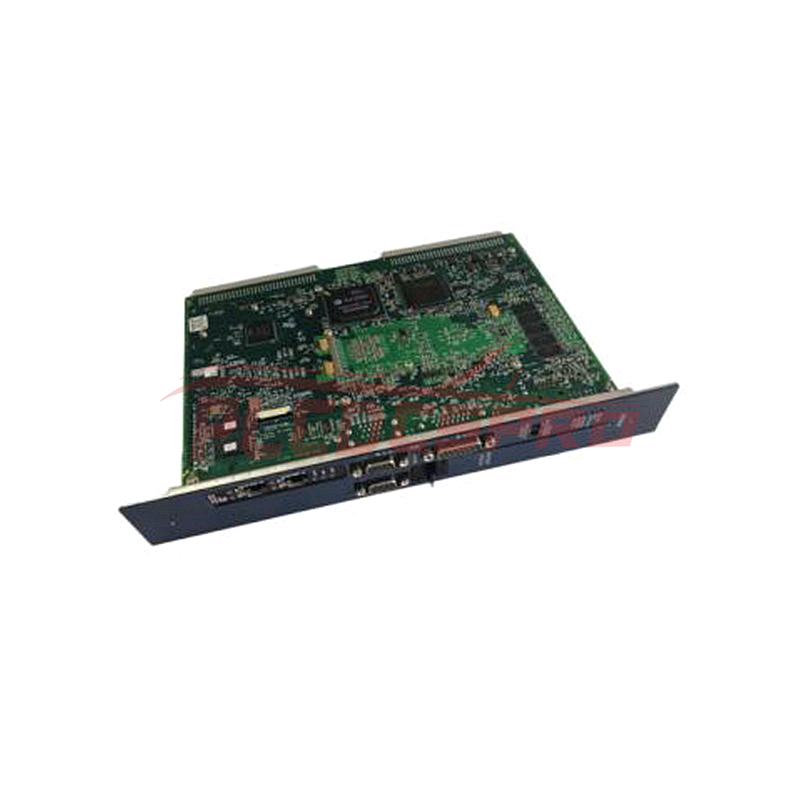

Центральный процессор GE Fanuc IC698CRE030

IC698CRE030 — это мощный процессор PACSystems RX7i, предназначенный для управления машинами, процессами и системами в режиме реального времени. Он предлагает ряд функций и возможностей для высокопроизводительных приложений автоматизации.

Ключевые характеристики

• Скорость обработки:

  • Микропроцессор Pentium-M 600 МГц

• Память:

  • Пользовательская память: 64 МБ (ОЗУ с батарейным питанием)
  • Флэш-память: 64 МБ (энергонезависимая)

• Требования к питанию:

  • +5 В постоянного тока: номинал 3,2 А.
  • +12 В постоянного тока: номинал 0,003 А.
  • -12 В постоянного тока: номинал 0,003 А.

• Диапазон рабочих температур:

  • CRE030: от 0 до 50 °C (от 32 °F до 122 °F)
  • CRE040: от 0 до 60 °C (от 32 °F до 140 °F) с вентиляторным блоком

• Скорость выполнения булевых операций:

  • CRE030: 0,069 мс на 1000 логических контактов/обмоток.
  • CRE040: 0,024 мс на 1000 логических контактов/обмоток.

• Точность часов времени суток:

  • Максимальный дрейф ±2 секунды в день

• Точность часов прошедшего времени:

  • ±0,01% максимум

• Встроенные коммуникации:

  • Последовательные порты: 3
    • Протоколы: ведомое устройство Modbus RTU, SNP, последовательный ввод/вывод.
  • Интерфейс Ethernet: автоматическое определение скорости 10/100 Мбит/с, полу/полнодуплексный режим.
  • RS-232 и RS-485: для последовательной связи.

• Управление памятью:

  • %I и %Q: 32 Кбит для дискретного
  • %AI и %AQ: настраивается до 32 тыс. слов.
  • %W: можно настроить до максимального доступного пользователю ОЗУ.
  • Управляемая память: настраивается до 10 МБ (вместе символические переменные и переменные ввода-вывода)

• Блоки программы:

  • До 512 программных блоков
  • Максимальный размер блока: 128 КБ

• Характеристики интерфейса Ethernet:

  • Мониторинг данных через Интернет: до 16 веб-серверов и FTP-подключений (вместе)
  • Скорость передачи данных: 10 Мбит/с и 100 Мбит/с.
  • Физический интерфейс: 10BaseT RJ45.
  • Порты Ethernet: два (2) для связи.
  • Поддержка WinLoader: Да
  • Страницы на основе конфигурации EGD: до 255.
  • Синхронизация времени: SNTP
  • Выборочное потребление EGD: Да
  • Загрузить конфигурацию EGD из RX7i в программатор: Да
  • Диспетчер удаленной станции : через UDP
  • Менеджер локальной станции: выделенный порт RS-232.
  • Настраиваемые дополнительные параметры пользователя: Да

Установка и настройка

• Требования к установке:

  • Совместим со стойками и модулями RX7i PACSystem.
  • Для настройки требуется программное обеспечение для программирования (CIMPLICITY Machine Edition – Logic Developer PLC).

• Заметки о конфигурации:

  • Поддерживает несколько языков программирования: лестничные диаграммы, C, структурированный текст и функциональные блок-схемы.
  • Позволяет автоматически размещать символические переменные с неограниченной памятью.
  • Поддерживает модули дискретного и аналогового ввода-вывода серии 90-70, а также модули VME.

• Резервирование:

  • Поддерживает горячее резервирование (HSB).

• Дополнительные возможности:

  • Обновления прошивки с поддержкой последовательного порта.
  • Часы-календарь с батарейным питанием для отслеживания времени.

ЦП IC698CRE030 объединяет комплексные функции управления и связи, что делает его пригодным для требовательных сред автоматизации.
