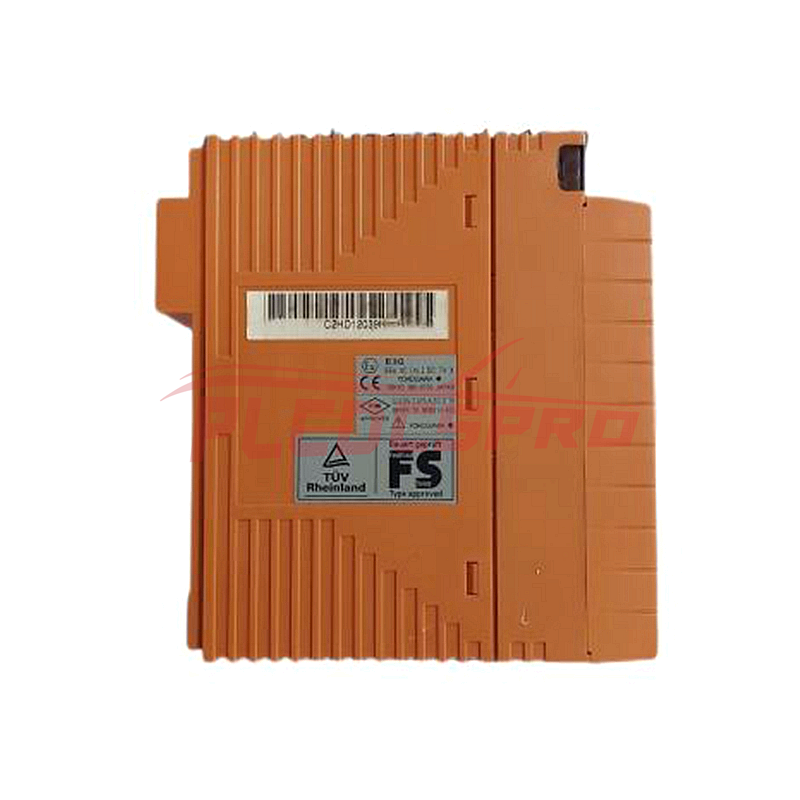

SAI143-H03 | Analog Input Module | Yokogawa SAI143
Sku:SAI143-H03
Barcode: Japan
Vendor: Yokogawa
Type: Analog Input
In stock!
100% original et authentique
100% neuf, prêt à expédier
Remboursement de l'assistance, service 7x24h
Comparter
Description du produit
Overview
The Yokogawa SAI143-H03 is an Analog Input Module designed for use in safety node units and safety control units. This module specializes in receiving 4 to 20 mA signals from field devices, providing reliable input for industrial applications.
Key Specifications
Model: SAI143 (*1)
Number of Input Channels: 16 channels, module isolation (*5)
Rated Input Range: 4 to 20 mA
Permissible Input Range: 0 to 25 mA
Input Impedance:
Power-ON: 250 Ω + Current value
Power-OFF: Minimum 500 kΩ
Rated Accuracy:
SAI143-S: ±16 µA (Input range 1 to 23 mA)
SAI143-H: ±16 µA (Input range 0.05 to 23 mA) (*3) (*4)
Data Update Frequency: 40 ms
Temperature Drift: ±16 µA/10 °C
Transmitter Power Supply:
Minimum: 16.15 V (at 20 mA)
Maximum: 26.4 V (at 0 mA, Output current limit: 25 mA)
Connection Type: 2/4-wire setting, individually configurable by setting pins
Withstand Voltage: 1.5 kV AC between input signal and system for 1 minute (*2)
Maximum Current Consumption:
5 V system: 320 mA
24 V system: 550 mA
Weight:
Approx. 0.34 kg (for pressure clamp terminal block or MIL cable)
Approx. 0.39 kg (with signal cable interface adapter)
External Connection Types:
Pressure clamp terminal
MIL cable
Dedicated signal cable
Transmitter Power Supply ON/OFF Function: Available in 2-wire setting for all 16 channels simultaneously (*7)
Model and Suffix Codes
Model Description: SAI143 Analog Input Module (4 to 20 mA, 16 channels, module isolation)
Suffix Codes:
-S: Standard type
-H: With HART communication [Release: R1.02.00] (*1)
5: For pressure clamp terminal block or MIL cable without explosion protection
6: With signal cable interface adapter and without explosion protection (*2)
E: For pressure clamp terminal block or MIL cable with explosion protection
F: With signal cable interface adapter and explosion protection (*2)
3: With ISA Standard G3 and temperature (-20 to 70 ºC)
C: With ISA Standard G3 and high-density installation (-20 to 70 ºC) (*5)
Notes
(*1) No Zener barriers can be connected to this module. Use an isolation barrier for intrinsic safety applications.
(*2) 500 V AC when using a dedicated signal cable.
(*3) ±32 µA (input range under 0.05 mA) for style code S3 or later.
(*4) Rated accuracy for style code S3 or later is ±16 µA (Input range 0.05 to 23 mA).
(*5) Restrictions apply for use at ambient temperatures above 60°C.
(*6) Maximum voltage drop in input protection circuit is 0.45 V.
(*7) This function allows resetting the alarm state of Fire and Gas devices by turning off the transmitter power supplied from this module.
