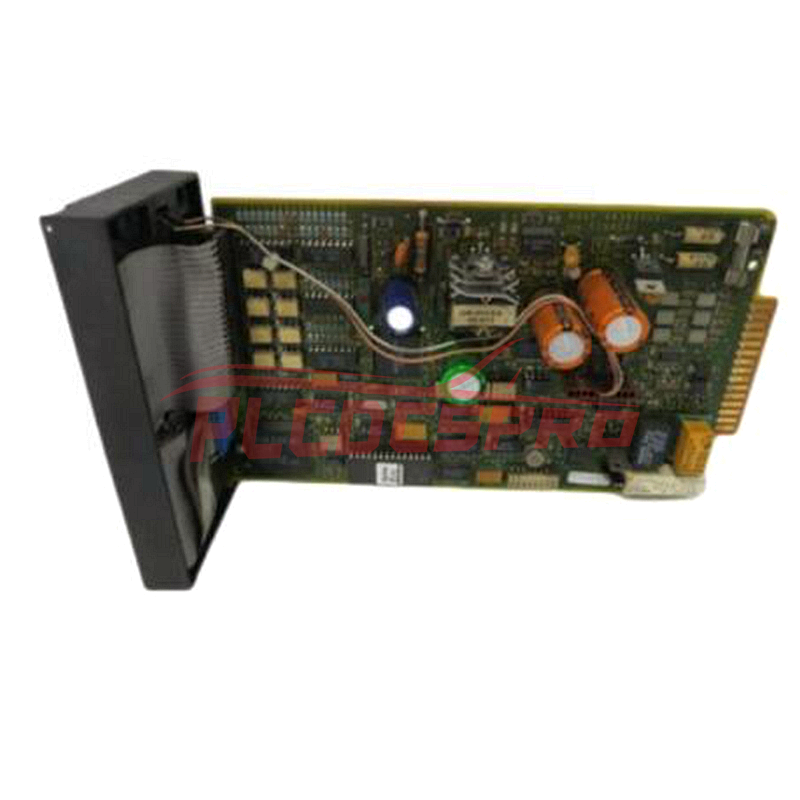

ISAC01 | Poste de contrôle analogique ABB Bailey (SAC)

Aperçu

La Station de contrôle analogique (SAC) ABB IISAC01 est un dispositif de contrôle et de surveillance de boucle de processus conçu pour être utilisé dans les systèmes d'automatisation industrielle. Il offre des fonctionnalités avancées pour le contrôle en boucle unique, ce qui en fait un outil polyvalent et puissant pour la gestion des processus.

Principales caractéristiques

• Contrôle de boucle de processus : gère et surveille une seule boucle de processus, garantissant un contrôle précis des variables du processus.
• Affichage amélioré :
  • 3 graphiques à barres de plasma gazeux : 200 segments pour la variable de processus et le point de consigne à une résolution de 0,5 %, et 100 segments pour la sortie à une résolution de 1,0 %.
  • Affichage alphanumérique à 8 caractères : fournit un retour visuel clair et des informations sur l'état du système.
• Communication:
  • Lien série RS-485 : fonctionne à 5 ou 40 kbauds, se connectant au module de contrôle via une unité de terminaison.
  • Compatibilité : communication à 40 kbauds avec les modules IMMFP11 et IMMFP12 (niveau de révision du firmware E_0 ou supérieur).
• Affichage d'entrée analogique : comprend un affichage d'entrée analogique supplémentaire avec une option de racine carrée, offrant une plus grande flexibilité en matière de surveillance et de contrôle.

Spécifications techniques

• Taille:
  • Dimensions : 72 x 144 x 381 mm (2,82 x 5,67 x 15,0 pouces)
  • Montage : Montage encastré sur panneau pour une intégration facile dans les panneaux de commande.
• Exigences d'alimentation :
  • Tension d'alimentation : 21,6 VCC minimum, 27,0 VCC maximum (au niveau du dispositif de terminaison).
  • Consommation électrique : 540 mA à 24 VCC.
• Sortie analogique:
  • Plage de courant : 3 à 21 mA.
  • Conformité de charge : 600 Ω maximum.
  • Inductance : 600 mH maximum.
  • Précision : 2,0 % de l'envergure à 25°C (77°F).
  • Résolution N/A : 8 bits.
• Entrée analogique :
  • Plage de tension : +0,75 VCC à +5,25 VCC maximum.
  • Impédance : >10 MΩ.
  • Précision : 1,5 % de l'envergure à 25°C (77°F).
  • Résolution A/N : 8 bits.
  • Rejet en mode normal : 75 dB minimum à 60 Hz.
  • Réjection du mode commun : 90 dB minimum à 60 Hz.
  • Tension en mode commun : ±5 VCC maximum.
• Spécifications environnementales :
  • Température ambiante : Fonctionnement : 5° à 40°C (41° à 104°F).
  • Humidité : Fonctionnement : 20 % à 80 % (sans condensation), Stockage : 10 % à 95 % (sans condensation).
  • Pression atmosphérique : Niveau de la mer jusqu'à 3 km (1,86 mi).
  • Qualité de l'air : Un environnement non corrosif est requis.
  • Interférences électromagnétiques/radiofréquences : Assurez-vous que l'équipement de communication n'est pas placé à moins de 2 mètres du panneau de la station.
• Certification : Certifié CSA pour une utilisation comme équipement de contrôle de processus dans des emplacements non dangereux.

Applications

L'ABB IISAC01 est idéal pour les environnements industriels nécessitant un contrôle et une surveillance fiables et haute résolution des boucles de processus. Ses capacités de communication avancées, associées à sa conception robuste, le rendent adapté à l'intégration dans des systèmes de contrôle complexes tels que ceux que l'on trouve dans les centrales électriques, les installations de traitement chimique et d'autres opérations industrielles critiques.
