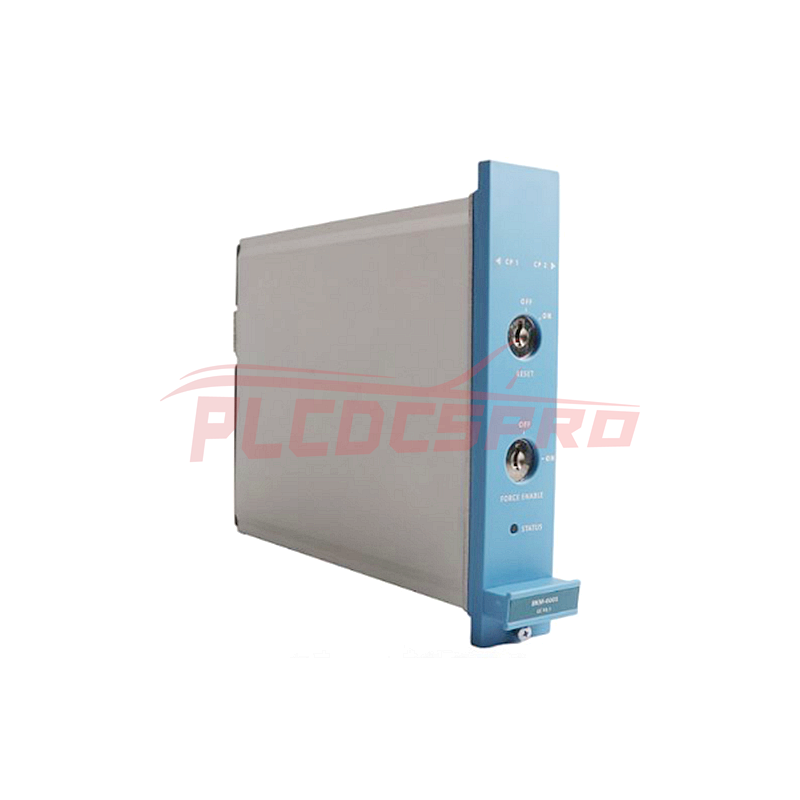

BKM-0001 | Module batterie et interrupteur à clé | Responsable de la sécurité Honeywell

Aperçu

Le BKM-0001 est un module essentiel au sein des systèmes de contrôle Safety Manager de Honeywell. Il remplit deux fonctions principales : fournir une alimentation de secours pour les diagnostics du système et l'horloge en temps réel, et offrir des fonctionnalités de commutateur à clé pour le contrôle du système.

Caractéristiques

• Batterie de secours:

  • Le module BKM-0001 contient deux piles au lithium non rechargeables (une pour chaque processeur de contrôle). Ces batteries fournissent une alimentation de secours en cas de panne de courant, assurant la maintenance des messages de diagnostic, de l'horloge en temps réel sur les modules QPP et des adresses IP FTE.
  • L'autonomie de ces batteries est d'environ 3 mois. Le remplacement de la batterie est recommandé tous les 5 ans ou après toute période de décharge importante. Les piles sont faciles à remplacer sans outils spéciaux.
  • Spécifications de la batterie :
    • Marque : SAFT
    • Type : LS14500CFG
    • Matériau : Chlorure de lithium thionyle
    • Tension : 3,6 V (nominal)
    • Capacité : > 2 Ah
  • Les batteries peuvent être éteintes à l'aide d'un interrupteur de batterie sur le module, idéal pendant le transport ou les arrêts prolongés du système.

• Interrupteurs à clé:

  • Forcer l'activation du commutateur à clé : utilisé pour activer les opérations du système.
  • Réinitialiser l'interrupteur à clé : utilisé pour réinitialiser le système et effacer la base de données de diagnostics. L'interrupteur à clé de réinitialisation a une position OFF par défaut, à laquelle il revient automatiquement après avoir été allumé. La clé ne peut être retirée que lorsque l'interrupteur est en position OFF.

Spécifications environnementales et électriques

• Température de fonctionnement : -5°C à +70°C (23°F à 158°F)
• Température de stockage : -40°C à +85°C (-40°F à 185°F)
• Humidité relative : 10-95 % (sans condensation)
• Exigences d'alimentation :
  • Alimentation 24 V CC :
    • Tension : 24 V CC (±15 % à +30 %)
    • Actuel : Max. 20 mA (charge partagée sur 24 V DC), typique 7 mA
  • Alimentation 5 V CC :
    • Tension : 5 V DC (±10 %)
    • Courant : max. 10 mA
  • Sortie +24 V_rouge :
    • Tension : 14-31 V DC
    • Résistance de sortie : env. 2 × 1,1 kΩ (parallèle)
    • Résistant aux courts-circuits : continu

Approbations et conformité

• Le module BKM-0001 répond à diverses normes internationales, notamment :
  • CE
  • TUV
  • UL
  • CSA
  • FM

dimensions physiques

• Dimensions du module : les dimensions spécifiques du BKM-0001 ne sont pas fournies, mais il est conçu pour s'adapter au châssis du contrôleur Honeywell Safety Manager standard (par exemple, CPCHAS-0001, CPCHAS-0002 ou CPCHAS-0003). ).
• Compartiment de la batterie : La plaque latérale du module comprend une ouverture pour faciliter le remplacement de la batterie et faire fonctionner l'interrupteur de batterie.

Installation et entretien

• Installation : Le BKM-0001 est installé dans le Châssis du contrôleur. Il n'est pas redondant, même dans une configuration de contrôleur redondante.
• Maintenance : le remplacement de la batterie est simple, ne nécessite aucun outil spécial et est essentiel tous les cinq ans ou après des périodes d'arrêt prolongées.

Fonctionnalité

• Alimentation de secours : garantit que les fonctions critiques du système telles que les diagnostics et les horloges en temps réel continuent de fonctionner pendant les pannes de courant.
• Contrôle du système : les interrupteurs à clé permettent aux opérateurs d'activer/désactiver le système et de réinitialiser les diagnostics critiques, offrant ainsi un contrôle sur les fonctionnalités de santé et de sécurité du système.
