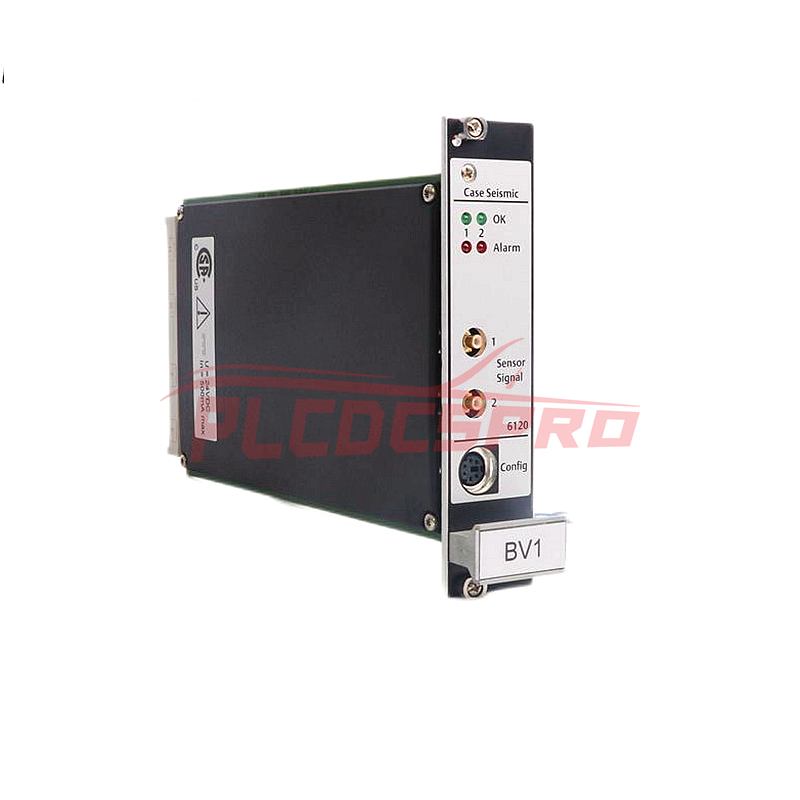

مانیتور لرزه ای الکترودینامیکی Emerson Epro A6120 Case

مانیتور لرزه ای کیس CSI A6120 برای مانیتور سلامت ماشین آلات CSI 6500

• طراحی جمع و جور: ماژول پلاگین 1 شیار، دو کاناله، اندازه 3U، فضای مورد نیاز کابینت را در مقایسه با کارت‌های سنتی چهار کاناله 6U به نصف کاهش می‌دهد.
• انطباق: ماژول سازگار با API 670 و قابل تعویض.
• عملکرد از راه دور: ضرب محدودیت قابل انتخاب از راه دور و دور زدن سفر.
• خروجی ها: خروجی های بافر و متناسب جلو و عقب، خروجی 0/4-20 میلی آمپر، خروجی 0 - 10 ولت.
• سنسورهای سازگار: برای استفاده با سنسورهای الکترودینامیک (الکترو مکانیکی) 9266، 9267، یا 9268.

ورودی های مبدل

• تعداد ورودی: دو کانال مستقل.
• نوع ورودی: الکترودینامیک (الکترو مکانیکی)، دیفرانسیل.
• شماره‌های قطعه ورودی‌های سنسور امرسون: 9266، 9267، یا 9268.
• ایزوله: به صورت گالوانیکی از منبع تغذیه جدا شده است.
• مقاومت ورودی: >100 کیلو اهم.
• محدوده ولتاژ ورودی: -5 - +15 VDC.
• محدوده فرکانس ورودی :
  • قطع پایین تر: 1 یا 5 هرتز.
  • قطع بالایی: قابل تنظیم از 50 تا 2000 هرتز.

محدوده اندازه گیری

• محدوده: به طور مداوم با نرم افزار پیکربندی قابل تنظیم است.
• Vrms (متریک): 5 تا 100 میلی‌متر بر ثانیه (25± تا 500± میکرومتر).
• Vrms (انگلیسی): 0.197 اینچ در ثانیه تا 3.937 اینچ در ثانیه (0.984± تا 19.685 ± میل).
• محدوده فرکانس: 10 - 1000 هرتز (VDI 2056، DIN 4566، ISO 3945).
• محدوده فرکانس قابل انتخاب: 5 تا 50 هرتز، 10 تا 50 هرتز، 50 تا 1000 هرتز، یا 50 تا 1600 هرتز.
• جریان سیم پیچ بالابر: 0 - 8 میلی آمپر قابل تنظیم در مراحل 40 μA.
• دقت جریان سیم پیچ بالابر: ± 0.5٪ محدوده مقیاس کامل، ± 0.5٪ از مقدار پیکربندی شده.
• حداکثر بار مجاز: 3.4 کیلو اهم در 2 میلی آمپر.
• حداقل/حداکثر ولتاژ ورودی دینامیکی: 311 میلی ولت پیک به پیک، 9500 میلی ولت پیک به پیک.
• منبع تغذیه سنسور: منبع تغذیه سنسور بافر جداگانه، جدا از تمام ولتاژهای سیستم و ولتاژ منبع تغذیه سیستم، ضد اتصال باز و کوتاه.

خروجی های پنل جلو

• نشانگرهای LED: دو کانال نشانگر LED به طور جداگانه برای هر کانال خوب است.
• نشانگرهای هشدار: دو LED نشان دهنده هشدار و خطر به طور جداگانه برای هر کانال.
• خروجی های بافر: دو ورودی حسگر مبدل یکسان، ± 10 ولت، بار > 100 کیلو اهم، محدوده فرکانس 0.1 هرتز - 5 کیلوهرتز (-3 دسی بل).
• Socket پیکربندی Mini DIN: اتصال رابط ماژول برای پیکربندی و نظارت بر پارامتر و وضعیت، RS-232.

تحلیل و بررسی

• حالت‌های اندازه‌گیری: قابل تنظیم داغ، دو کاناله مستقل، Vrms (VDI 2056)، صفر تا اوج، اوج به اوج (DIN 45666 و ISO 3945).
• پارامترهای تجزیه و تحلیل: ½x، 1 - 10x و زاویه فاز مشابه، از طریق خروجی ModBus TCP/IP در دسترس است.

خروجی های عقب موجود است

• خروجی های جریان: خروجی 0/4-20 میلی آمپر برای هر کانال متناسب با مقدار اصلی، مقاوم در برابر اتصال باز/کوتاه، بار مجاز <500 Ω، دقت ± 1٪ از مقیاس کامل، زمان ته نشینی قابل تنظیم.
• خروجی های ولتاژ: خروجی 0 - 10 VDC متناسب با مقدار اصلی برای هر کانال، مقاوم در برابر مدار باز/کوتاه.
• خروجی های بافر عقب: سیگنال خروجی بافر خام، 0 - 12 ولت پیک به اوج، مقاوم در برابر مدار باز/کوتاه، محدوده فرکانس 0.1 هرتز - 15 کیلوهرتز (-3 دسی بل).

رابط CSI 4500

• کانکتور 4 کاناله طراحی شده برای CSI 4500 plug & play.

تنظیمات زنگ هشدار و تاخیرهای زمانی

• هشدار/هشدار خطر: قابل انتخاب معمولاً باز یا به طور معمول بسته، تأخیرهای زمانی قابل تنظیم در هر کانال، محدوده قابل تنظیم 5 تا 100 درصد از مقدار مقیاس کامل، وضوح 1 درصد از مقدار مقیاس کامل، پسماند زنگ هشدار.

تأیید خود بررسی

• نشانگرهای LED سبز: برای منبع تغذیه، سنسور، کابل، ماژول، اضافه بار، دمای داخلی، نظارت بر سیستم، خود کنترل (به طور معمول بسته است).

محدود کردن ضرب و دور زدن سفر

• کنترل از راه دور از طریق ورودی رله، ضریب قابل تنظیم (1.00-4.99).

مشخصات محیطی

• ماژول: IP 00، DIN 40050.
• صفحه جلو: IP 21، DIN 40050.
• اقلیم: DIN 40040 class KTF.
• دمای کار: 0 تا 65 درجه سانتی گراد (32 تا 149 درجه فارنهایت).
• دمای نگهداری: 30- تا 85 درجه سانتی گراد (22- تا 185 درجه فارنهایت).
• رطوبت نسبی: 5 - 95٪، غیر متراکم.
• مقاومت در برابر لرزش/شوک: IEC 68-2، قسمت 6/29.
• مقاومت EMC: EN50081-1 / EN50082-2.

مصرف برق: حداکثر 6 وات، 250 میلی آمپر در 24 VDC، پیکربندی محافظت شده با رمز عبور.

ابعاد

• قالب کارت PCB/EURO: DIN 41494، 100 x 160 میلی‌متر (3.937 x 6.300 اینچ).
• عرض: 30.0 میلی‌متر (1.181 اینچ) (6 TE).
• ارتفاع: 128.4 میلی‌متر (5.055 اینچ) (3 HE).
• طول: 160.0 میلی‌متر (6.300 اینچ).
• وزن: خالص 320 گرم (0.705 پوند)، ناخالص 450 گرم (0.992 پوند) شامل بسته بندی استاندارد.
• حجم بسته بندی: تقریباً 2.5dm³ (0.08ft³).
• مورد نیاز فضا: 1 شکاف، 14 ماژول در هر قفسه 19 اینچی قرار می‌گیرد.
