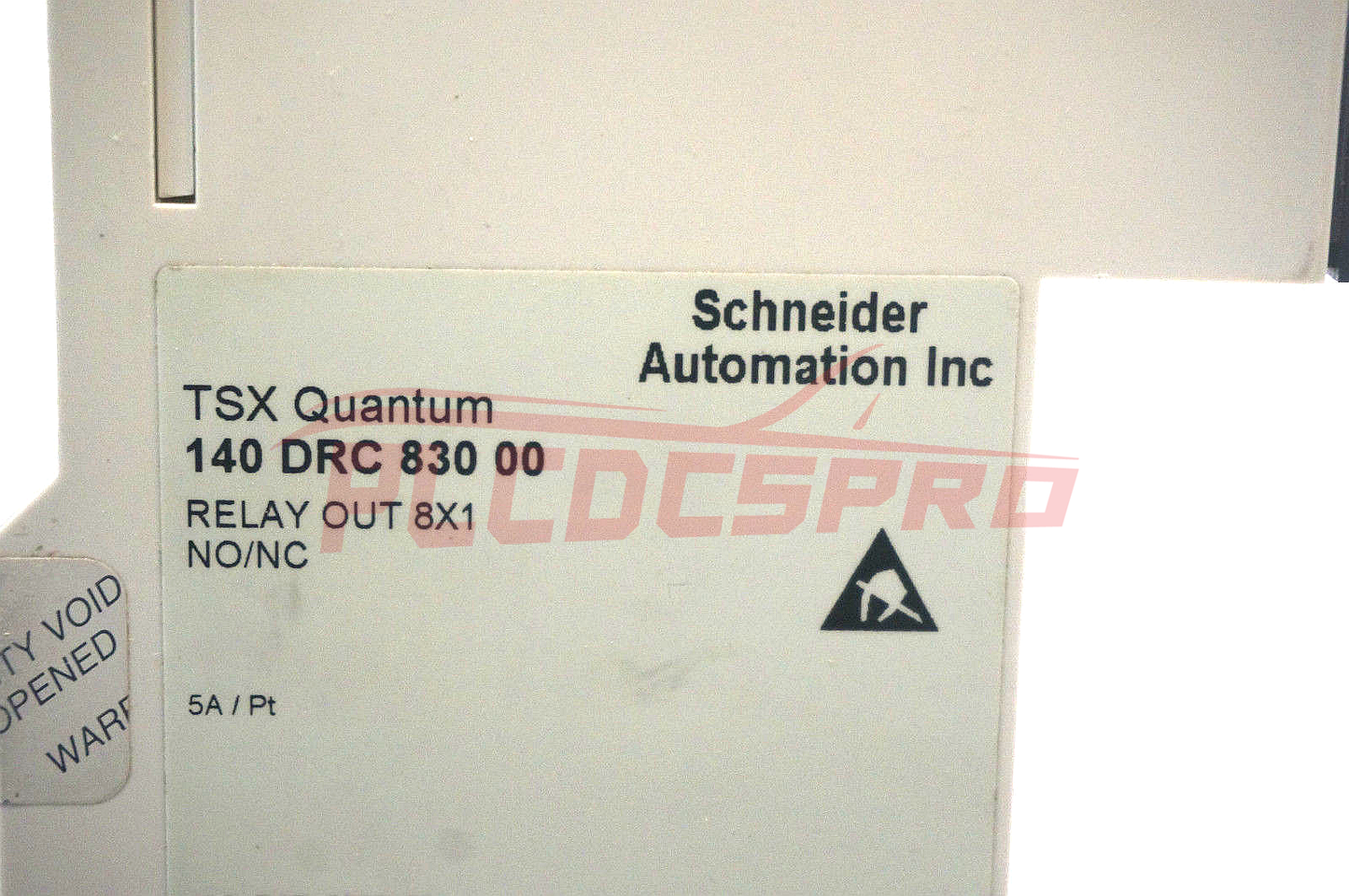

140DRC83000 | Релеен дискретен изходен модул на Schneider Electric

Информация за продукта

• Номер на частта: 140DRC83000
• Производител: Schneider Electric
• Тип: I/O модули
• Модел #: 140-DRC-830-00
• Гаранция: 2 години
• Формат на модула: Стандартен
• Тип продукт или компонент: Релеен дискретен изходен модул
• Дискретен изходен номер: 8
• Тип и състав на контактите: 1 NO/NC
• Формуляр за контакт: Формуляр C
• Дискретно изходно напрежение:
  • 20...250 V AC
  • 30...150 V DC
  • 5...30 V DC
• Изискване за адресиране: 0,5 изходна дума
• Максимален ток на натоварване:
  • 100 mA 30...50 V DC L/R = 10 ms
  • 2 A 250/30 V AC/DC волфрам 1/4 hp cos phi = 0,4
  • 3 A 250/30 V AC/DC
  • 300 mA 30...50 V DC съпротивление
  • 5 A 250/30 V AC/DC резистивен при 60 °C
• Пренапрегнат ток: <= 20 A за 10 ms капацитивен
• Честота на превключване:
  • 30 Hz съпротивление
  • F = 0,5/I²L индуктивен
• Капацитет на превключване във VA: 1250 VA резистивен
• Време за реакция при отваряне на входа:
  • <= 10 ms от състояние 0 до състояние 1
  • <= 20 ms при състояние 1 до състояние 0
• Механична издръжливост: 10 000 000 цикъла
• Електрическа издръжливост: 100 000 цикъла:
  • 100 mA 30...150 V DC L/R = 10 ms
  • 100,000 цикъла 30...150 V DC междинно реле
  • 100,000 цикъла 300 mA 30...150 V DC Съпротивителен
  • 100 000 цикъла 5 A 30 V DC резистивен
  • 200 000 цикъла 5 A 250 V AC резистивен
  • 50,000 цикъла 500 mA 30...150 V DC Съпротивителен
• Защита от пренапрежение на изхода: Вътрешна чрез варистор, 275 V
• Изолация между каналите: 1780 Vrms AC за 1 минута, 2500 V DC
• Изолация между канали и шина: 1780 Vrms AC за 1 минута, 2500 V DC за 1 минута
• Разсейване на мощност: 2,75 W + (0,5 х броя на точките)
• Маркировка: CE
• Местна сигнализация:
  • 1 LED Зелен шинна комуникация (Активен)
  • 1 LED Червен Открита външна грешка (F)
  • 8 светодиода зелено състояние на входа
• Изискване за ток на шината: 560 mA

Преглед

Номер на част 140DRC83000: Мощност и гъвкавост в контрола

Schneider Electric представя 140DRC83000, здрав и многофункционален I/O модул, проектиран да отговори на взискателните нужди на промишлените системи за управление. Със своята надеждна производителност и всеобхватни характеристики, този модул е ​​доказателство за ангажимента на Schneider Electric за съвършенство в технологиите за автоматизация.

Модел # 140-DRC-830-00

Този модул може да се похвали със стандартен формат, осигуряващ безпроблемна интеграция в съществуващи контролни настройки, като същевременно осигурява гъвкавост за бъдещи разширения. Компактният му дизайн противоречи на мощните му възможности, което го прави подходящ за различни индустриални приложения.

Релеен дискретен изходен модул

Като релеен дискретен изходен модул, 140DRC83000 предлага осем дискретни изходни канала, всеки от които включва 1 NO/NC контактна композиция в контактна форма Form C. Тази конфигурация позволява прецизен контрол и наблюдение на свързаните устройства, повишавайки оперативната ефективност и безопасност.

Гъвкавост на напрежението

Този модул е ​​оборудван да се справя с различни изисквания за напрежение. Той поддържа дискретни изходни напрежения в диапазона от 20 до 250 V AC, 30 до 150 V DC и 5 до 30 V DC. Такава гъвкавост осигурява съвместимост с разнообразно оборудване и системи, улеснявайки безпроблемната интеграция и работа.

Адресиране и управление на натоварването

Изискванията за ефективно адресиране, само с 0,5 изходна дума, оптимизират процесите на настройка и конфигуриране, намалявайки времето и сложността на инсталиране. Освен това, модулът разполага с впечатляващи възможности за управление на натоварването, с максимален ток на натоварване от 100 mA до 5 A в различни диапазони на напрежение, обслужващи различни устройства и машини.

Надеждност и издръжливост

Проектиран за дълготрайност и надеждност, 140DRC83000 показва изключителна механична и електрическа издръжливост. Способен е да издържи на строги индустриални среди. С механична издръжливост, оценена на 10 милиона цикъла и електрическа издръжливост на 100 000 цикъла, този модул осигурява постоянна работа за продължителни периоди.

Разширена защита и изолация

Усъвършенствани функции като защита от пренапрежение, защита от пренапрежение и здрава изолация между каналите и шината предпазват модула и свързаното оборудване срещу потенциална повреда или неизправност, като повишават устойчивостта и дълголетието на системата.

Ефективна комуникация и наблюдение

Интегрираните светодиоди осигуряват удобна локална сигнализация, показваща комуникационното състояние на шината, откриване на неизправности и състояния на индивидуални входове. Това позволява бърза диагностика и отстраняване на проблеми за подобрена оперативна ефективност.
