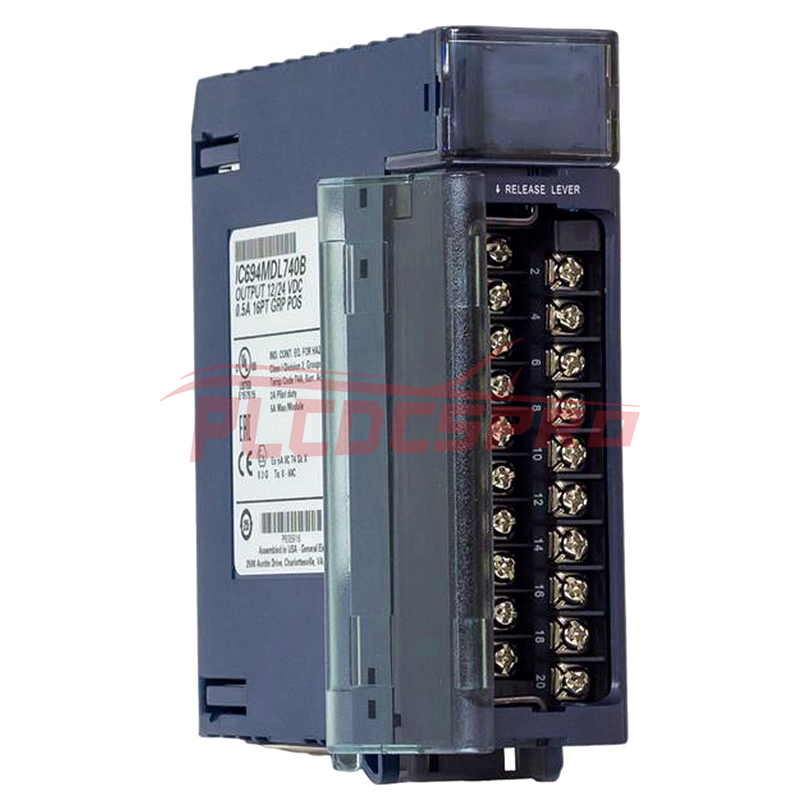

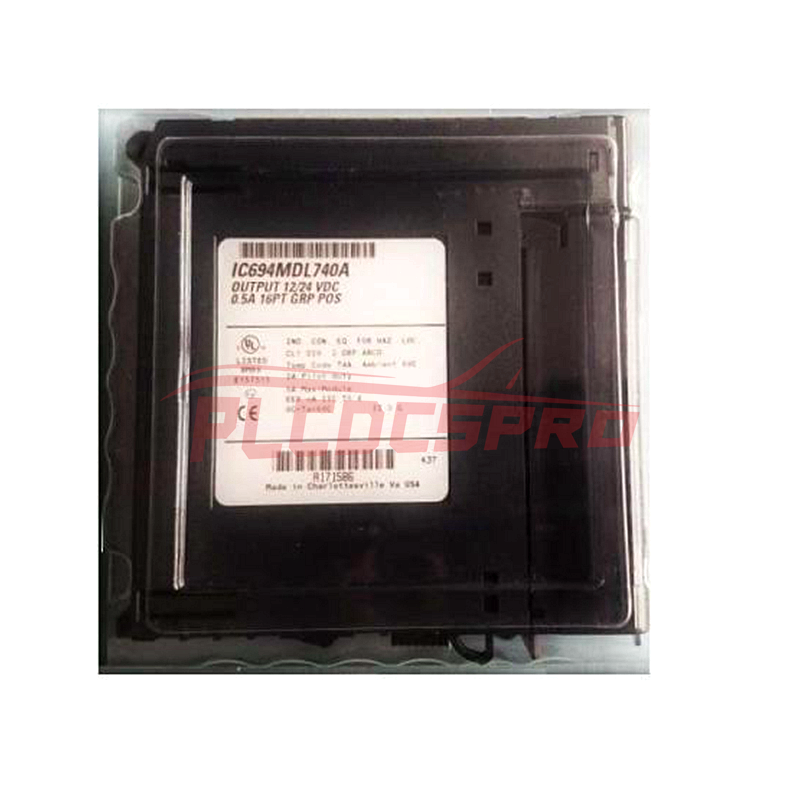

The IC694MDL740 is a discrete output module from the GE Fanuc PACSystem RX3i series, now produced by Emerson Automation. It features 16 positive logic output channels, divided into two isolated groups of 8 channels each. The module is designed for controlling devices like motor starters, solenoids, and panel indicators.
Features
Number of Channels: 16 outputs (2 groups of 8 outputs each)
Rated Voltage: 12/24 VDC
Output Type: Positive logic, sourcing current from the positive power bus
Hot-Swappable: No
LED Indicators: 1 per channel, plus a fuse blown status indicator
Technical Specifications
Output Voltage Range: 12-24 VDC (+20%, -15%)
Nominal Output Voltage: 12/24 VDC
Output Current:
Per Point: 0.5 A
Per Module: 2 A
Output Voltage Drop: 0.5V max per channel, 1.0V max overall
Inrush Current: 4.78 A (for 10 ms)
Off-State Leakage Current: 1 mA maximum
Response Time:
On Response Time: 2 ms max
Off Response Time: 2 ms max
Power and Isolation
Power Consumption: 110 mA (all outputs active) from the 5V DC backplane
Isolation:
Field to Backplane: 250 VAC continuous (optical isolation)
Group to Group Isolation: 250 VAC continuous
Isolation Voltage (1 minute): 1500 VAC (Field to Frame Ground, Group to Group)
Connectivity
Number of Output Groups: 2 (with 8 outputs per group)
Wiring Configuration: Positive logic (sourcing)
Channel Status Indicators: Individual LEDs for each output channel
Fuse Protection: Yes, with a blown fuse LED indicator
Environmental Specifications
Operating Temperature Range: Standard operating ranges for PACSystems modules
Mounting: Can be installed in any available slot in the RX3i backplane
