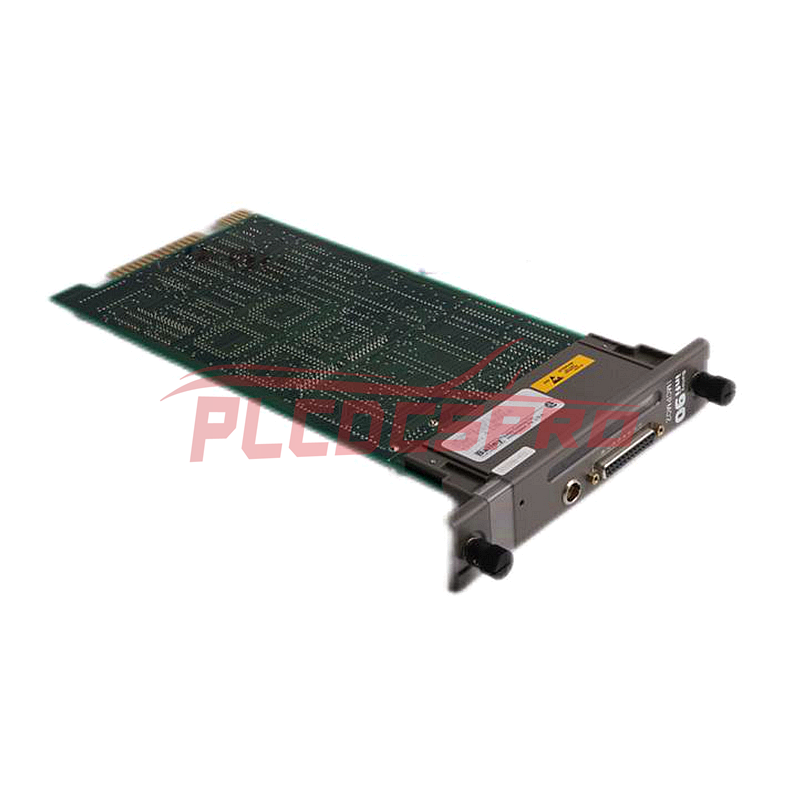

Modulo slave I/O di controllo ABB Bailey IMCIS02 Infi 90

Panoramica

Il modulo Control I/O Slave (IMCIS02) è parte integrante del sistema Infi 90 e gestisce l'interfaccia tra i segnali del campo di processo e il sistema di gestione del processo. Elabora quattro segnali di ingresso analogici e tre digitali, gestendo anche quattro uscite digitali e due analogiche. Questo modulo svolge un ruolo cruciale nel tradurre i segnali di processo del mondo reale in dati utilizzabili per il controllo e il monitoraggio.

Caratteristiche

• Design modulare: fornisce flessibilità nella creazione di una strategia di gestione dei processi.
• Gestione del segnale digitale: accetta segnali da 24 V CC, 125 V CC e 120 V CA con tempi di risposta configurabili.
• Gestione dei segnali analogici: accetta segnali da 1 a 5 V CC, con modalità di uscita di corrente o tensione selezionabili.
• Indicatore di stato LED: consente di eseguire facilmente test e diagnostica del sistema.
• Sostituibile a caldo: il modulo CIS può essere installato o rimosso senza spegnere il sistema.

Requisiti di alimentazione

• Voltaggio :
  • +5 VCC (±5%)
  • +15 VCC (-2,5%, +5%)
  • -15 VCC (-5%, +2,5%)
  • +24 VCC (±10%) (dall'unità di terminazione/modulo di terminazione)
• Corrente (massima) :
  • 332 mA (+5 V CC)
  • 35 mA (+15 V CC)
  • 30 mA (-15 V CC)
  • 50 mA (+24 V CC)
• Dissipazione di potenza :
  • 1,65 W a +5 V CC
  • 525 mW a +15 VCC
  • 450 mW a -15 VCC
  • 1,20 W a +24 V CC

I/O digitale

Ingressi digitali (3 canali)

• Tipo : otticamente isolato
• Corrente (tipica) :
  • 4,5 mA a 24 V CC
  • 5,0 mA a 125 V CC
  • 7,0 mA a 120 V CA RMS a 60 Hz
• Voltaggio :
  • 24 VCC (±10%)
  • 125 VCC (±10%)
  • 120 V CA (±10%)
• Tensione di accensione (minima) :
  • 21,4 V CC (per 24 V CC)
  • 95,0 V CC (per 125 V CC)
  • 85,0 V CA (per 120 V CA)
• Tensione di spegnimento (massima) :
  • 12 V CC (per 24 V CC)
  • 60 VDC (per 125 VDC)
  • 42 VAC (per 120 VAC)
• Corrente in ingresso massima all'accensione minima:
  • 3 mA a 21,4 V CC
  • 3 mA a 95,0 V CC
  • 5 mA a 85,0 V CA 60 Hz
• Corrente di dispersione (massima) :
  • 10 µA @ Vin ≤ 12 VDC (per 24 VDC)
  • 10 µA @ Vin ≤ 60 VDC (per 125 VDC)
  • 1,6 mA @ Vin ≤ 42 VAC 60 Hz (per 120 VAC)
• Tempo di risposta :
  • CC "veloce": 1,5 ms
  • DC "Lento": 17 ms

Uscite digitali (4 canali)

• Tipo: collettore aperto, otticamente isolato
• Tensione di uscita disattivata: nominale 24 V CC
• Tensione di uscita : 2,4 VDC max
• Corrente di uscita disattivata : 10 µA Max
• Corrente di uscita : 250 mA max

I/O analogico

Ingressi analogici (4 canali)

• Gamma : 1-5 VDC (differenziale)
• Configurazione: TU/TM configurato per accettare corrente alimentata o non alimentata (4-20 mA) e tensione single-ended o differenziale (1-5 V CC)
• Impedenza di ingresso : >1 MΩ
• Tensione di modo comune : ±10 VDC
• Rifiuto modalità normale (minimo): 76 dB a 60 Hz
• Rifiuto modalità comune (minimo): 90 dB a 60 Hz

Uscite analogiche (2 canali)

• Gamma : 4-20 mA o 1-5 VDC
• Carico di uscita :
  • Modalità corrente: 600 Ω, 600 millihenry (massimo)
  • Modalità tensione : >1 kΩ (minimo)
• Risoluzione :
  • 12 bit per ingressi analogici
  • 10 bit per uscite analogiche
• Precisione (a 25°C) :
  • Ingresso :
    • Linearità basata su terminale: ±0,03% del fondo scala (FSR)
    • Ripetibilità: ±0,03% di FSR
    • Banda morta: ±0,03% di FSR
    • Precisione: ±0,10% di FSR
  • Produzione :
    • Linearità basata sul terminale: ±0,10% di FSR
    • Ripetibilità: ±0,05% di FSR
    • Precisione: ±0,15% di FSR (modalità tensione), ±0,25% di FSR (modalità corrente)
  • Effetto della temperatura (0-70°C): ±0,002% di FSR/°C
  • Diafonia di ingresso :
    • 50 dB (minimo) a 25°C (77°F)
    • 68 dB (tipico) a 25°C (77°F)
