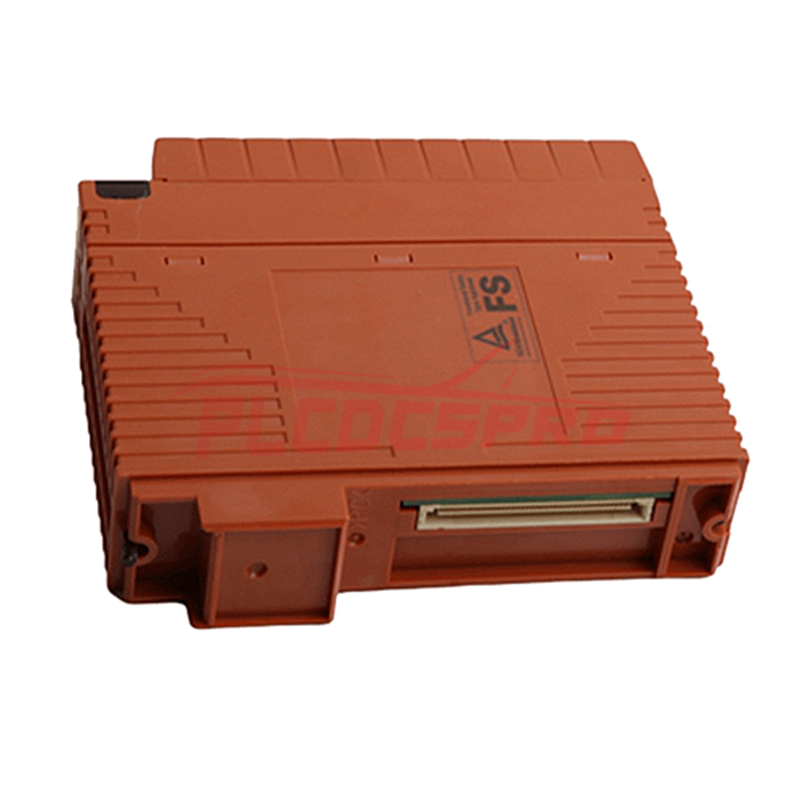

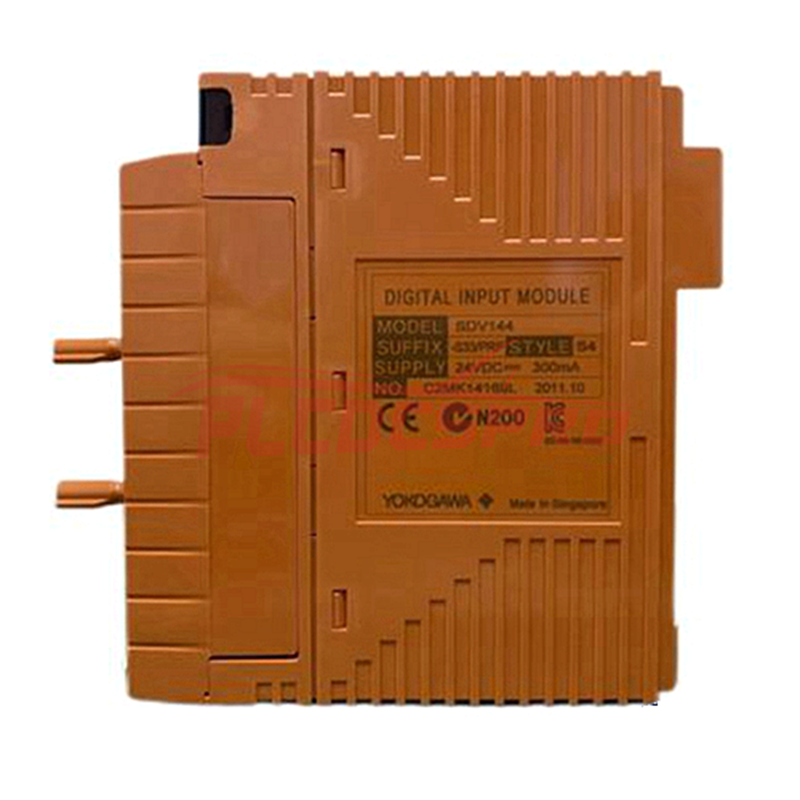

The Yokogawa SDV144-S33 is a reliable digital input module designed for safety-critical applications. It fits perfectly within Safety Node Units and Safety Control Units. This module features advanced specifications, ensuring high performance and safety in industrial environments.
General Features
Model: SDV144
Type: Digital Input Module
Channels: 16-channel, module isolation
Redundancy: Supports dual-redundant configurations for enhanced reliability
Specifications
Input Signal
This module accepts no-voltage contact signals.
ON state: Maximum resistance of 1 kΩ
OFF state: Minimum resistance of 100 kΩ
Input Current
The module operates at 6 mA ± 20% when powered externally. This occurs at 24 V DC with a 0 Ω input.
Contact Rating
It handles 24 V DC with a tolerance of +20% / -10%. Additionally, it requires a minimum current of 10 mA.
External Power Supply
The module runs on 24 V DC, with a tolerance of +20% / -10%.
Current Capacity
It supports up to 200 mA.
Maximum Input Voltage
The instantaneous maximum permissible input voltage is 30.0 V DC.
Input Response Time
Experience a quick response time of 40 ms maximum.
Withstand Voltage
The module withstands 2 kV AC for 1 minute between input signal and system. This rating applies collectively across 16 inputs.
Current Consumption
290 mA maximum at 5 V DC
140 mA maximum at 24 V DC
Weight
The module weighs approximately 0.36 kg for the pressure clamp terminal block or MIL cable. It weighs about 0.41 kg with the signal cable interface adapter.
External Connections
The module connects with pressure clamp terminals, MIL cables, and dedicated signal cables (AKB331).
Model and Suffix Codes
Model: SDV144 - Digital Input Module (16-channel, 24 V DC, module isolation)
Suffix Codes:
-S: Standard type
-3: With signal cable interface adapter, no explosion protection
-3: Complies with ISA Standard G3 and temperature rating (-20 to 70 °C)
