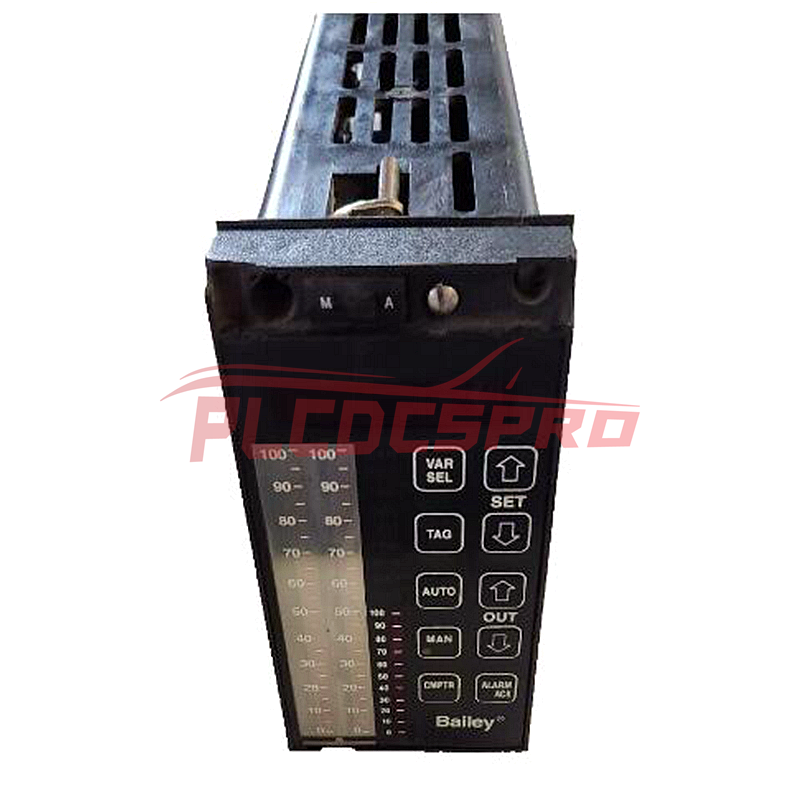

ISAC01 | ABB Bailey analogna kontrolna stanica (SAC)

Pregled

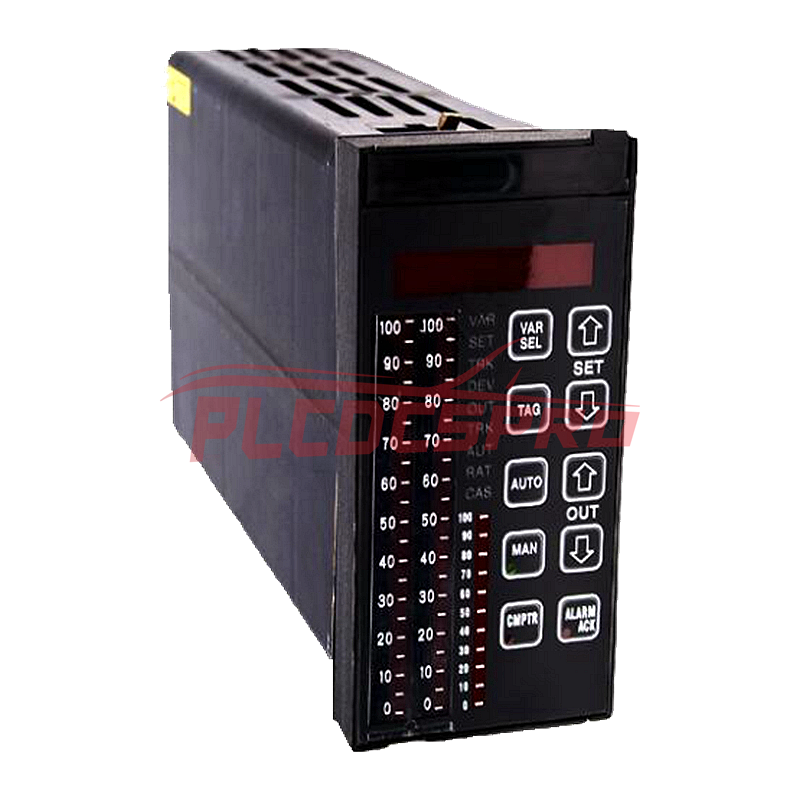

ABB IISAC01 Analog Control Station (SAC) je uređaj za kontrolu i nadzor procesne petlje dizajniran za upotrebu u industrijskim sustavima automatizacije. Pruža napredne značajke za kontrolu s jednom petljom, što ga čini svestranim i moćnim alatom za upravljanje procesima.

Glavne značajke

• Kontrola procesne petlje: Upravlja i nadzire jednu procesnu petlju, osiguravajući preciznu kontrolu nad procesnim varijablama.
• Poboljšani zaslon:
  • 3 dijagrama plinske plazme: 200 segmenata za varijablu procesa i zadanu vrijednost pri razlučivosti od 0,5% i 100 segmenata za izlaz pri razlučivosti od 1,0%.
  • Alfanumerički zaslon s 8 znakova: Pruža jasne vizualne povratne informacije i informacije o statusu sustava.
• Komunikacija:
  • RS-485 serijska veza: radi na 5 ili 40 kbaud, spajajući se na upravljački modul preko priključne jedinice.
  • Kompatibilnost: 40 kbaud komunikacija s modulima IMMFP11 i IMMFP12 (razina revizije firmvera E_0 ili viša).
• Analogni ulazni zaslon: uključuje dodatni analogni ulazni zaslon s kvadratnim korijenom, nudi veću fleksibilnost u nadzoru i kontroli.

Tehničke specifikacije

• Veličina:
  • Dimenzije: 72 x 144 x 381 mm (2,82 x 5,67 x 15,0 inča)
  • Montaža: Montaža u ravnini s pločom za jednostavnu integraciju u upravljačke ploče.
• Zahtjevi napajanja:
  • Napon napajanja: najmanje 21,6 VDC, maksimalno 27,0 VDC (na uređaju za završetak).
  • Potrošnja energije: 540 mA pri 24 VDC.
• Analogni izlaz:
  • Raspon struje: 3 do 21 mA.
  • Prilagodljivost opterećenju: maksimalno 600 Ω.
  • Induktivnost: 600 mH maksimalno.
  • Točnost: 2,0% raspona na 25°C (77°F).
  • D/A rezolucija: 8 bita.
• Analogni ulaz:
  • Raspon napona: +0,75 VDC do +5,25 VDC maksimalno.
  • Impedancija: >10 MΩ.
  • Točnost: 1,5% raspona na 25°C (77°F).
  • A/D rezolucija: 8 bita.
  • Odbijanje normalnog načina rada: najmanje 75 dB na 60 Hz.
  • Odbijanje zajedničkog načina rada: najmanje 90 dB na 60 Hz.
  • Napon zajedničkog načina rada: maksimalno ±5 VDC.
• Specifikacije zaštite okoliša:
  • Ambientalna temperatura: Radna: 5° do 40°C (41° do 104°F).
  • Vlažnost: Rad: 20% do 80% (bez kondenzacije), Skladištenje: 10% do 95% (bez kondenzacije).
  • Atmosferski tlak: Razina mora do 3 km (1,86 mi).
  • Kvaliteta zraka: Potrebno je nekorozivno okruženje.
  • Elektromagnetske/radiofrekventne smetnje: Osigurajte da komunikacijska oprema nije postavljena bliže od 2 metra od ploče postaje.
• Certifikacija: CSA certificirana za upotrebu kao oprema za kontrolu procesa na lokacijama koje nisu opasne.

Prijave

ABB IISAC01 idealan je za industrijska okruženja koja zahtijevaju pouzdanu kontrolu visoke razlučivosti i nadzor procesnih petlji. Njegove napredne komunikacijske mogućnosti, zajedno s robusnim dizajnom, čine ga prikladnim za integraciju u složene upravljačke sustave poput onih koji se nalaze u elektranama, postrojenjima za kemijsku obradu i drugim kritičnim industrijskim operacijama.
